Введение

Произвольные датчики — это функциональный модуль для централизованного управления пользовательскими датчиками техники в организации.

Ключевые возможности:

  • Создание новых датчиков — добавление пользовательских метрик для мониторинга
  • Редактирование параметров — изменение настроек существующих датчиков
  • Массовое копирование — быстрое тиражирование конфигураций датчиков на несколько единиц техники
  • Выборочное копирование — копирование отдельных датчиков между машинами

Преимущества использования:

  • Ускорение настройки системы мониторинга для нового оборудования
  • Единообразие метрик и параметров across всему парку техники
  • Сокращение времени на администрирование датчиков

Путь к разделу:

  • «Главное меню» → «Техника» → «Объекты Мониторинга» → «Произвольные датчики»

Элементы управления:

Навигация и поиск:
Управление датчиками:
  • Редактирование — открывает модальное окно для изменения параметров датчика
  • Создать датчик  — добавление новых пользовательских метрик для мониторинга
Переключение между режимами просмотра:
  • Произвольные датчики — страница с датчиками, сгруппированными по технике (агрегированный вид)
  • Произвольные датчики списком — страница с индивидуальными записями каждого датчика (детализированный вид)

Оба режима просмотра взаимосвязаны — переход между ними осуществляется с соответствующих страниц для обеспечения гибкости работы с данными.

Рис. 1. Переход в раздел и вид страницы

Произвольные датчики списком

Страница отображает полный перечень пользовательских датчиков в детализированном виде, где каждый датчик представлен отдельной записью.

Содержание столбцов

  • IOT ID — уникальный идентификатор техники в системе IoT
  • IMEI — международный идентификатор мобильного оборудования
  • ключ — параметр передачи данных в сообщениях телематики
  • Дата создания — дата добавления датчика в систему
  • Наименование модели прибора — модель установленного терминала
  • Регномер — регистрационный номер техники-носителя датчика
  • SENSOR_IOT_ID — уникальный идентификатор датчика в системе IoT
  • Примечание — пользовательские комментарии к датчику
  • Синхронизация IoT — индикатор актуальности данных (синхронизирован/не синхронизирован)
  • Подразделение — структурное подразделение, отвечающее за технику
  • Создал — пользователь, добавивший датчик
  • Изменил — какой пользователь изменил датчик
  • Дата изменения — пользователь, внесший последние изменения

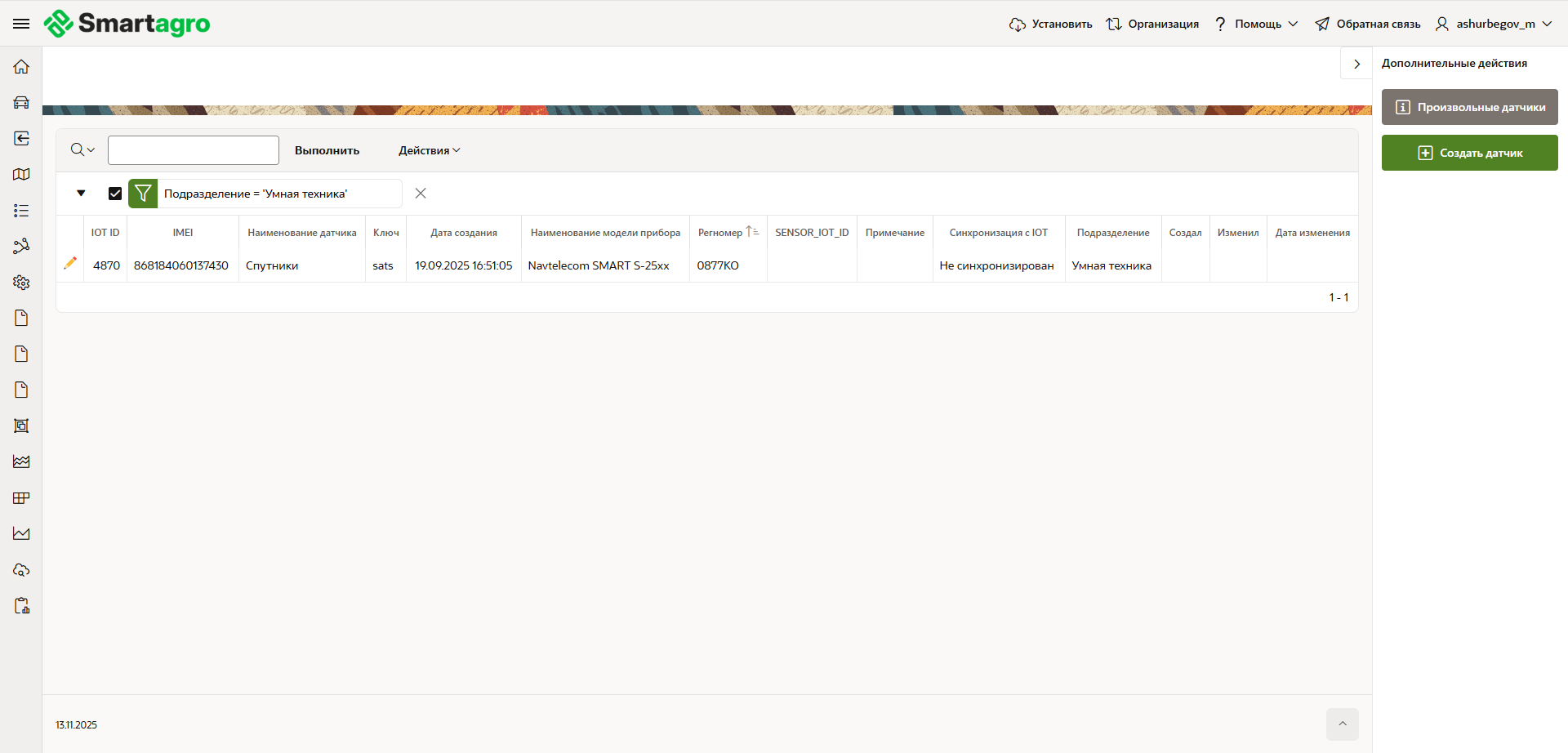

Рис. 2. Произвольные датчики списком

Произвольные датчики

Страница предоставляет сводный обзор техники, оборудованной пользовательскими датчиками, с группировкой по транспортным средствам

Содержание столбцов

  • Регномер техники — государственный или внутренний регистрационный номер транспортного средства
  • IOT ID — уникальный идентификатор техники в системе IoT
  • IMEI — международный идентификатор мобильного оборудования
  • Дата последнего сообщения — дата последнего сообщения, поступившего на технику
  • WIALON_ID — идентификатор устройства в платформе мониторинга Wialon
  • Количество сенсоров — общее число пользовательских датчиков, установленных на технике
  • Модель прибора — модель установленного терминала
  • Синхронизация с IoT — индикатор актуальности данных (синхронизирован/не синхронизирован)
  • Подразделение — структурное подразделение, отвечающее за технику

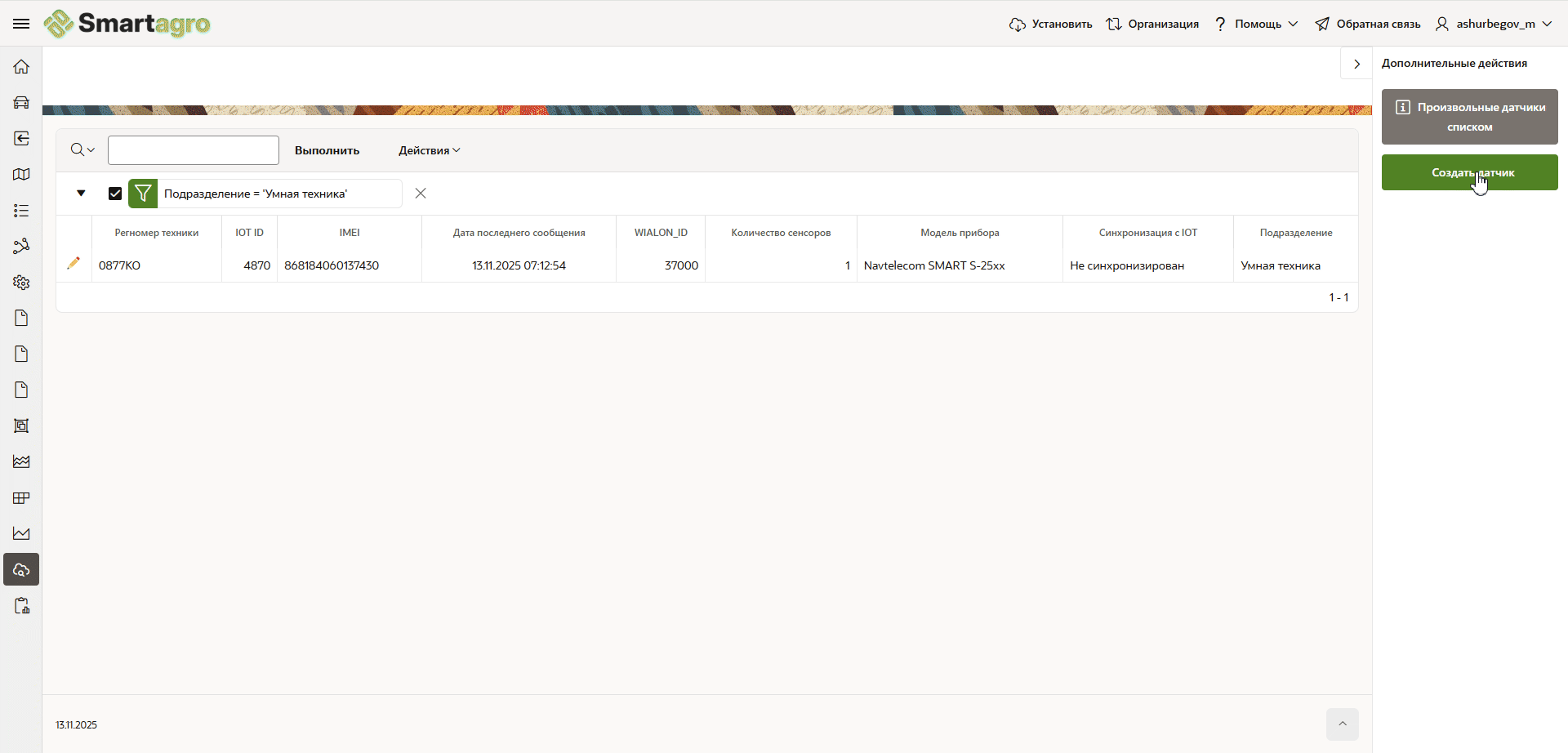

Рис. 3. Произвольные датчики

Добавление нового датчика

Произвести добавление нового датчика можно непосредственно из обоих разделов:

  • Произвольные датчики
    • По кнопке из правой части окна
    • Из модального окна в режиме редактирования датчиков
  • Произвольные датчики списком
    • По кнопке из правой части окна
    • Из модального окна в режиме редактирования датчиков

Добавление из правой части окна

  • Нажмите на кнопку «Создать датчик»
  • В открывшемся модальном окне заполните параметры:

Содержание формы

  • Техника — выбор техники из выпадающего списка (реализован поиск по списку)
  • Наименование датчика — в данной строке задаётся наименование датчика в системе (заполняется на латинице без пробелов)
  • Ключ/выражение — переключатель типа обработки:
    • Ключ — одиночный тег сообщения техники
    • Выражение — вычисляемое выражение, состоящее из тегов сообщения техники и арифметических операций
      • При выборе «Выражение» необходимо заполнить таблицы в правой части модального окна

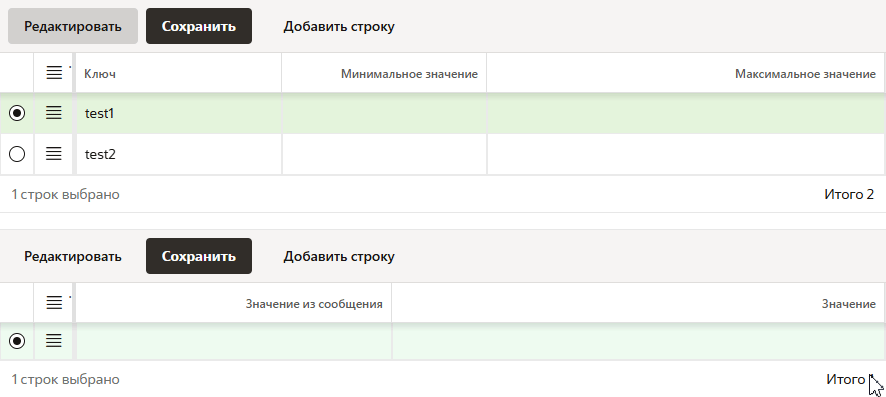

        • Верхняя таблица (таблица ключей):
          • Ключ — тег сообщения техники
          • Минимальное значение — нижний порог обработки данных
          • Максимально значение — верхний порог обработки данных
  • В первую очередь заполняется таблица ключей
  • Для добавления новой строки, воспользуйтесь кнопкой «Добавить сроку»
  • После внесения данных в таблицу, нажмите «Сохранить»
        • Нижняя таблица (тарировочная таблица)
          • Значение из сообщения — исходные данные от оборудования
          • Значение — калиброванное значение в систем
  • При наличии нескольких ключей выбирайте активный через переключатель-«кружок»
  • Для добавления новой строки, воспользуйтесь кнопкой «Добавить сроку»
  • После внесения данных в таблицу, нажмите «Сохранить»
  • На основе таблицы строится калибровочный график. Входящие данные преобразуются согласно заданной тарировке
  • Если тарировочная таблица не заполнена, то по умолчанию тарировка ключа становится 1 к 1
  • Примечание — комментарий к датчику

Рис. 4. Демонстрация добавления

Альтернативный способ создания датчика

Создание через существующую технику или датчик

  • В разделе «Произвольные датчики» (группировка по технике) — нажмите «Редактировать» напротив нужной техники
  • В разделе «Произвольные датчики списком» — нажмите «Редактировать» напротив любого датчика нужной техники

Инициируйте создание:

  • В открывшемся модальном окне редактирования нажмите кнопку «Создание датчиков»

Завершите настройку:

Рис. 5. Демонстрация альтернативного способа добавления


Редактирование

Модальное окно «Редактирования» предоставляет комплексный инструментарий для управления пользовательскими датчиками:

  • Редактирование датчика — изменение параметров существующего датчика
  • Копирование датчиков — тиражирование настроек датчика на другое оборудование
  • Добавление новых датчиков — создание дополнительных датчиков для техники
  • Синхронизация с сервером IoT — принудительное обновление данных с облачной платформы
  • Удаление датчика — полное удаление датчика из системы

Редактирование датчика

  • В разделе «Произвольные датчики» (группировка по технике) — нажмите «Редактировать» напротив нужной техники
  • В разделе «Произвольные датчики списком» — нажмите «Редактировать» напротив любого датчика нужной техники
  • В открывшемся модальном окне нажмите «Редактировать» напротив нужного датчика. Форма редактирования идентична форме добавления
  • После внесения нужных изменений нажмите «Обновить»

Удаление датчика

  • В разделе «Произвольные датчики» (группировка по технике) — нажмите «Редактировать» напротив нужной техники
  • В разделе «Произвольные датчики списком» — нажмите «Редактировать» напротив любого датчика нужной техники
  • В открывшемся модальном окне нажмите «Редактировать» напротив нужного датчика.
  • Нажмите «Удалить»

Копирование датчиков

  • В разделе «Произвольные датчики» (группировка по технике) — нажмите «Редактировать» напротив нужной техники
  • В разделе «Произвольные датчики списком» — нажмите «Редактировать» напротив любого датчика нужной техники
  • В открывшемся модальном окне нажмите «Копировать».
  • Откроется новое модальное окно для копирования

Содержание формы

  • Поиск — динамический поиск по технике
  • Техника куда — на какую технику будет производится копирование
    • Левое окно — Список регистрационных номеров доступных для копирования (В соответствии с поиском)
    • Правое окно  — Список регистрационных номеров выбранных для копирования
    •  Кнопка сброса — Сброс списка регистрационных номеров для копирования.
    •  Выбор всей техники — Выбирает весь доступный перечень регистрационных номеров для копирования.
    •  Выбор одной единицы техники — Выбирает один регистрационный номер для копирования (нажмите левой кнопкой мыши на рег. номер для выбора, следом на данную кнопку)
    •  Исключение одной единицы техники — Исключает один регистрационный номер из списка для копирования (нажмите левой кнопкой мыши на рег. номер для выбора, следом на данную кнопку)
    • Исключение всей техники —Исключает весь выбранный перечень регистрационных номеров для копирования.
  • Произвольные датчики — какие датчики будут скопированы
    • Левое окно — Список датчиков доступных для копирования
    • Правое окно  — Список датчиков выбранных для копирования
    •  Кнопка сброса — Сброс датчиков для копирования.
    •  Выбор всей техники — Выбирает весь доступный перечень датчиков для копирования.
    •  Выбор одной единицы техники — Выбирает один датчик для копирования (нажмите левой кнопкой мыши на датчик для выбора, следом на данную кнопку)
    •  Исключение одной единицы техники — Исключает один датчик из списка для копирования (нажмите левой кнопкой мыши на датчик для выбора, следом на данную кнопку)
    • Исключение всей техники — Исключает весь выбранный перечень датчиков для копирования.
