Введение

Назначение документа

Документ предназначен для ознакомления с модулем «Объекты мониторинга» и его основными элементами интерфейса.

Материал ориентирован на пользователей, которые работают с мониторингом техники, выполняют контроль подключённых объектов, проверяют состояние телеметрии и переходят к связанным разделам настройки.

Краткое описание функции модуля

Модуль «Объекты мониторинга» предназначен для просмотра, настройки и контроля объектов, подключённых к серверу IoT.

В разделе отображается перечень объектов мониторинга, сведения о последнем сообщении, наличии датчиков и параметрах синхронизации, а также доступны переходы к связанным инструментам настройки.

Ключевые возможности

Модуль позволяет:

• Просматривать список объектов мониторинга и их основные параметры.

• Открывать форму создания нового объекта.

• Актуализировать время последнего определённого местоположения в отчёте.

• Переходить в массовую настройку объектов через «Редактор настроек».

• Открывать раздел «Произвольные датчики» в отдельном окне.

• Переходить в раздел «Загрузка сообщений» для массовой загрузки данных.

• Просматривать параметры IoT подключения и Параметры синхронизации.

• Переходить к редактированию объекта из строки отчёта.

Основные терминологические определения

• Объект мониторинга — единица техники или иной контролируемый объект, подключённый к системе мониторинга и передающий телеметрические данные.
• IoT подключение — параметры подключения к серверу IoT, используемые для обмена данными между системой и источником мониторинга. Подробнее про создание IoT подключения
• Параметры синхронизации — настройки обмена с внешней СМТ, позволяющие получать исторические сообщения по технике.
• Произвольные датчики — отдельный раздел системы для работы с пользовательскими датчиками и их показателями.

Структура интерфейса

Расположение модуля в системе

Модуль доступен по пути:

• «Главное меню» → «Техника» → «Объекты мониторинга».

Главный экран

Главный экран состоит из следующих областей:

• Верхняя панель фильтрации и служебных действий.

• Центральная таблица объектов мониторинга.

• Правая информационная область с блоками «IoT подключение» и «Параметры синхронизации».

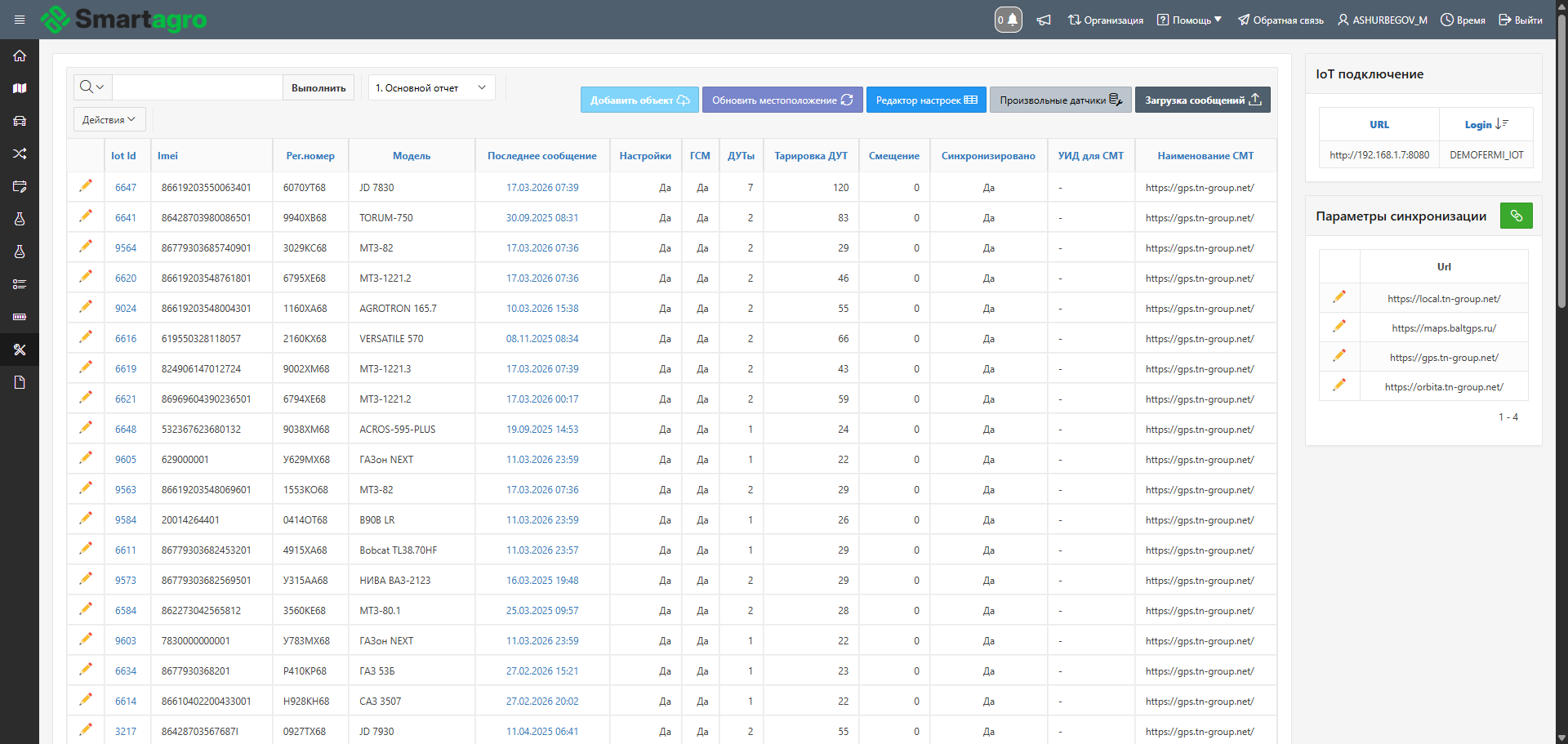

Рис. 1. Главный экран модуля «Объекты мониторинга»

Верхняя панель

В верхней части экрана расположены элементы быстрого доступа и управления:

• Строка поиска — расположена в верхней левой части страницы и предназначена для быстрого поиска объекта мониторинга по доступным параметрам. Используется для сокращения списка записей в таблице и быстрого перехода к нужному объекту без ручного просмотра всего реестра.

• Выполнить — запускает поиск по введённому значению. После нажатия кнопки система обновляет содержимое таблицы и отображает только те записи, которые соответствуют заданным параметрам.

• Выбор варианта отчёта — выпадающий список, расположенный рядом с кнопкой поиска. Используется для выбора режима отображения данных или сохранённого варианта представления списка объектов мониторинга. Позволяет переключаться между различными конфигурациями отображаемых сведений.

• Действия — открывает список дополнительных операций, которые могут применяться к текущему реестру. Используется для выполнения вспомогательных функций.

• Добавить объект — открывает форму создания нового объекта мониторинга. Используется для регистрации нового объекта IoT в системе.

• Обновить местоположение — актуализирует значение времени последнего определённого местоположения объекта в отчёте. Кнопка используется в случаях, когда требуется вручную обновить отображаемую информацию.

• Редактор настроек — открывает страницу «Настройка объектов», предназначенную для массового изменения параметров объектов IoT без последовательного открытия каждой карточки.

  В отчете отображаются только те объекты, у которых в столбце «Настройки» на странице Объекты IoT стоит значение "Да".
• Техника СМТ — кнопка отображается, если данные по объектам IoT идут по API от СМТ, отличного от Wialon. Кнопка открывает список техники на СМТ.

• Произвольные датчики  — открывает в новом окне раздел настройки и просмотра произвольных датчиков. Кнопка используется для перехода к отдельному функциональному блоку, в котором настраиваются пользовательские параметры и дополнительные датчики, не входящие в стандартный набор телеметрии.

• Загрузка сообщений — открывает раздел массовой загрузки сообщений. Используется для перехода к функционалу, предназначенному для пакетного импорта сообщений из системы мониторинга.

Таблица объектов мониторинга

В центральной части страницы отображается реестр объектов мониторинга:

• Редактирование —  Используется для перехода к редактированию основных параметров объекта мониторинга.

• Iot Id — уникальный идентификатор объекта в системе. Используется для однозначной идентификации, а также для перехода к расширенным настройкам, связанным параметрам и датчикам.

• Imei — уникальный идентификатор оборудования или терминала мониторинга. Используется для сопоставления физического устройства с объектом в системе и для контроля корректности подключения оборудования.

• Рег.номер — государственный или внутренний регистрационный номер техники. Поле используется для визуальной идентификации объекта оператором и облегчает поиск нужной единицы техники в реестре.

• Модель — наименование модели транспортного средства. Поле позволяет быстро определить тип техники без открытия карточки объекта.

• Последнее сообщение —дата и время последнего сообщения, поступившего от устройства мониторинга. Используется для контроля активности объекта, оценки актуальности телеметрии и выявления устройств, от которых давно не поступали данные.

• Настройки — признак наличия настроек объекта. Значение в этом столбце показывает, выполнена ли базовая настройка объекта в системе и готов ли он к корректной работе в рамках используемого функционала.

• ГСМ — признак использования функционала, связанного с горюче-смазочными материалами. Поле указывает, участвует ли объект в учёте или анализе данных по топливу.

• ДУТы — количество датчиков уровня топлива, привязанных к объекту. Поле позволяет быстро определить, используется ли на объекте контроль топлива и сколько датчиков участвует в передаче соответствующих данных.

• Тарировка ДУТ — сведения о тарировке датчиков уровня топлива. Поле используется для контроля того, настроен ли датчик для корректного преобразования показаний в измеряемые значения.

• Смещение — значение смещения терминала, применяемое в настройках объекта. Используется для корректировки интерпретации поступающих данных и настройки точности отображаемых параметров.

• Синхронизировано — статус синхронизации объекта с внешним СМТ. Поле позволяет определить, прошла ли запись необходимую синхронизацию и может ли система использовать связанные данные без дополнительных действий.

• УИД для СМТ — уникальный идентификатор объекта для внешней системы мониторинга транспорта. Используется для связки записи SmartAgro с объектом во внешней СМТ и корректного обмена сообщениями.

• Наименование СМТ — адрес внешней системы мониторинга, с которой связан объект. Поле помогает определить источник интеграции и понять, через какой сервер или сервис осуществляется обмен данными.

Правая информационная область

В правой части экрана расположены отдельные блоки:

• IoT подключение — информационный блок в правой части страницы, содержащий основные параметры подключения к серверу IoT. В блоке отображаются сведения, необходимые для понимания того, к какому серверу подключён раздел мониторинга и под какой учётной записью выполняется взаимодействие.
  • URL — адрес сервера IoT, используемого для подключения и обмена данными. Поле позволяет определить конечную точку подключения и используется для проверки корректности настроек интеграции.
  • Login — учётная запись, применяемая для подключения к серверу IoT. Поле используется для идентификации подключения и контроля того, под каким пользователем выполняется обмен данными.

• Параметры синхронизации — блок, содержащий список настроенных подключений с внешними системами. Используется для контроля интеграции с внешними источниками данных и для перехода к редактированию соответствующих параметров.

  • Строка параметра синхронизации — отдельная запись в блоке «Параметры синхронизации», представляющая один настроенный источник обмена. Содержит адрес внешней системы и позволяет открыть редактирование конкретной настройки.

  • Значок редактирования параметра синхронизации — используется для перехода к изменению настроек выбранного подключения.

Для того, чтобы синхронизироваться с СМТ техники необходимо создать «Параметры синхронизации». Для этого необходимо нажать на кнопку в строке «Параметры синхронизации».

Откроется окно "Синхронизация с внешней СМТ", где необходимо указать:

• Сервер СМТ(Wialon. GlonassSoft, Fort monitor и тд.);
• URL сервера(мониторинга);
• Параметры входа
  • Токен(мониторинг), если СМТ - Wialon
  • Логин и пароль, если СМТ отлична от Wialon

• Для того, чтобы создать настройки синхронизации нажмите кнопку «Создать»

• Для того, чтобы закрыть окно создания настроек синхронизации нажмите кнопку «Закрыть»

Рис. 5. Синхронизация с внешней СМТ

Рис. 2. Создание параметра синхронизации

Результат ознакомления

После открытия модуля пользователь получает доступ к реестру объектов мониторинга, сведениям о состоянии подключения и синхронизации, а также к связанным инструментам настройки и обслуживания объектов.

Раздел используется как обзорная точка входа для:

• контроля поступления сообщений;

• проверки статуса настроек и датчиков;

• перехода к созданию и редактированию объектов;

• перехода к работе с произвольными датчиками;

• перехода к массовой загрузке сообщений;

• перехода к массовой настройке объектов.
