Введение в модуль

Настоящее руководство предназначено для ознакомления с функционалами:

• Добавления полей — Добавление в систему новых полей посредством:
  • Ручной отрисовки границ
  • Добавление границ поля посредством KMS-файла
  • Добавление границ поля из трека
• Редактирование полей  — Редактирование уже отрисованных в системе полей

Добавление полей

К добавлению полей можно перейти двумя способами

1. Воспользовавшись функционалом в модуле Просмотр полей
2. Воспользовавшись функционалом в модуле Реестр полей

Расположение в модуле "Просмотр полей"

Последовательность действий для перехода к добавлению поля в модуле «Просмотр полей»

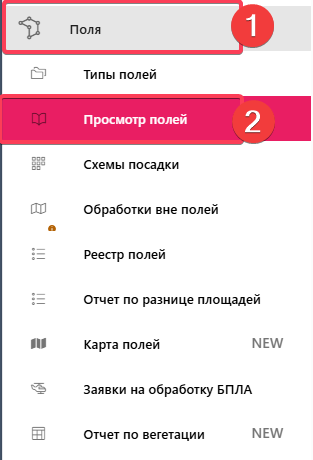

• «Земельный фонд» → «Поля» → «Просмотр полей»

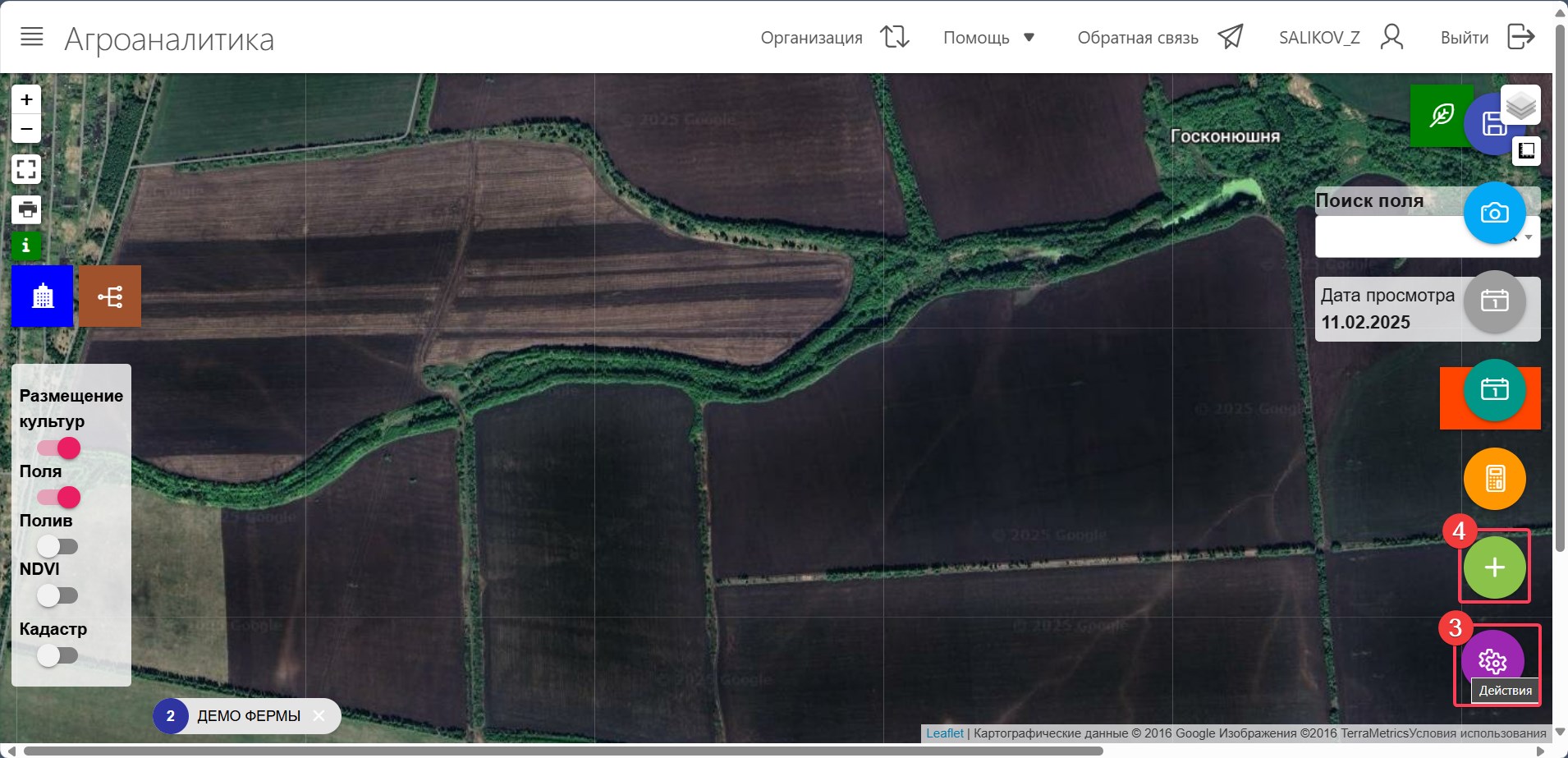

Рис. 1. Демонстрация перехода к добавлению поля

Расположение в модуле "Реестр полей"

Последовательность действий для перехода к добавлению поля в модуле «Реестр полей»

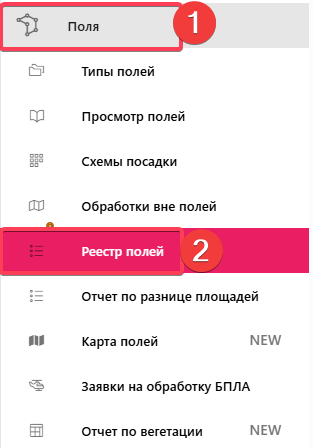

• «Земельный фонд» → «Поля» → «Реестр полей»

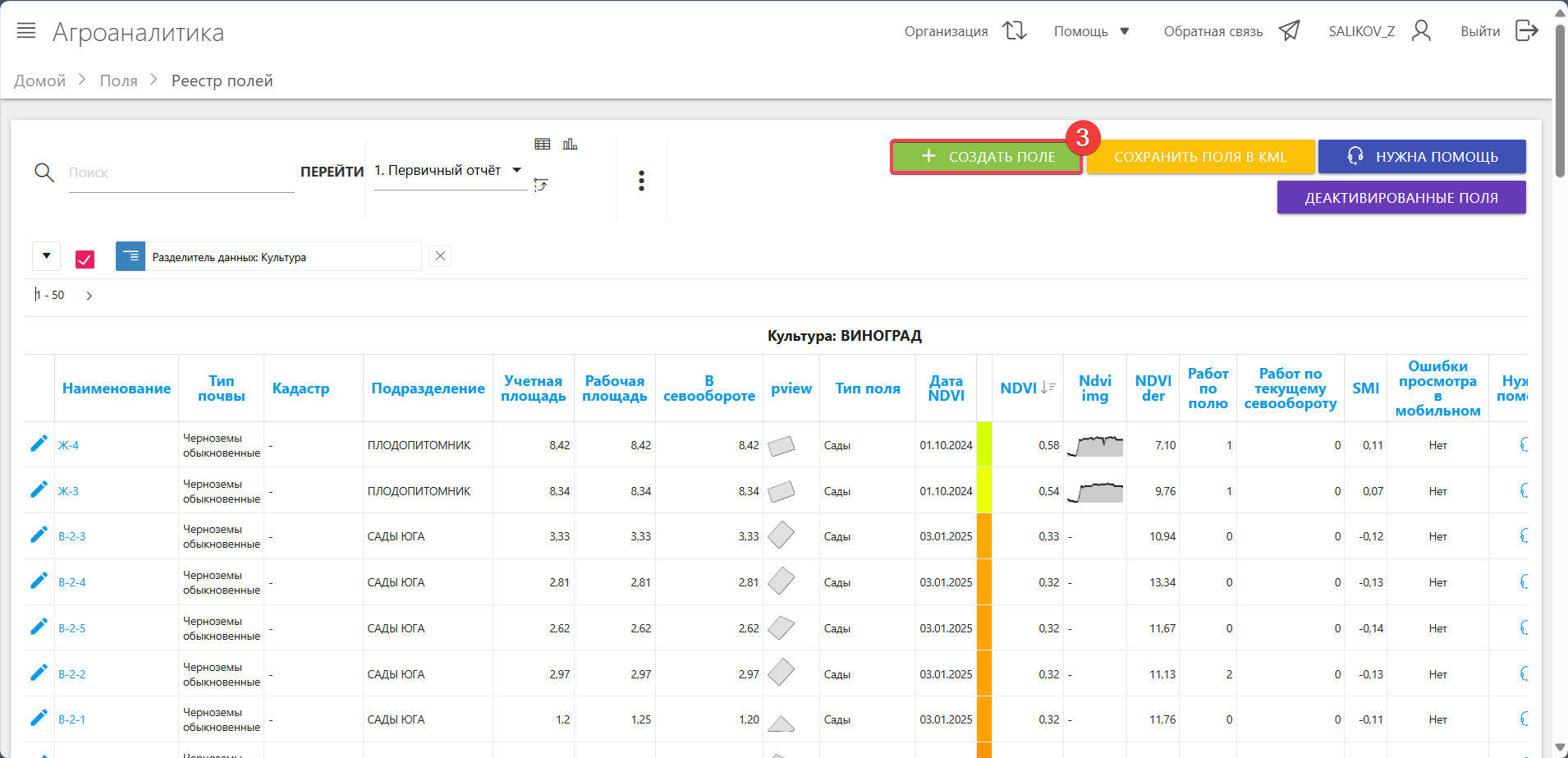

Рис. 2. Демонстрация перехода к добавлению поля

Заполнение полей

В открывшемся окне необходимо заполнить поля:

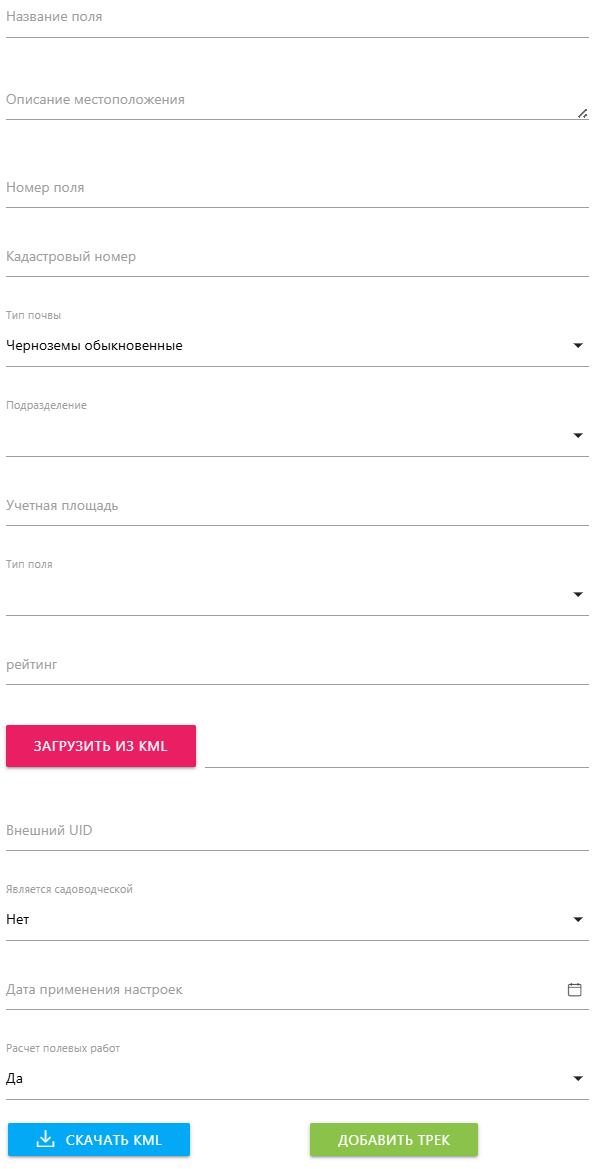

Рис. 3. Поля для заполнения

Создание границ поля

После заполнения полей, необходимо создать границу поля.

Реализовано два способа создания границы:

1. Самый простой и быстрый — Загрузить KML-файл, например, его можно получить из системы мониторинга.

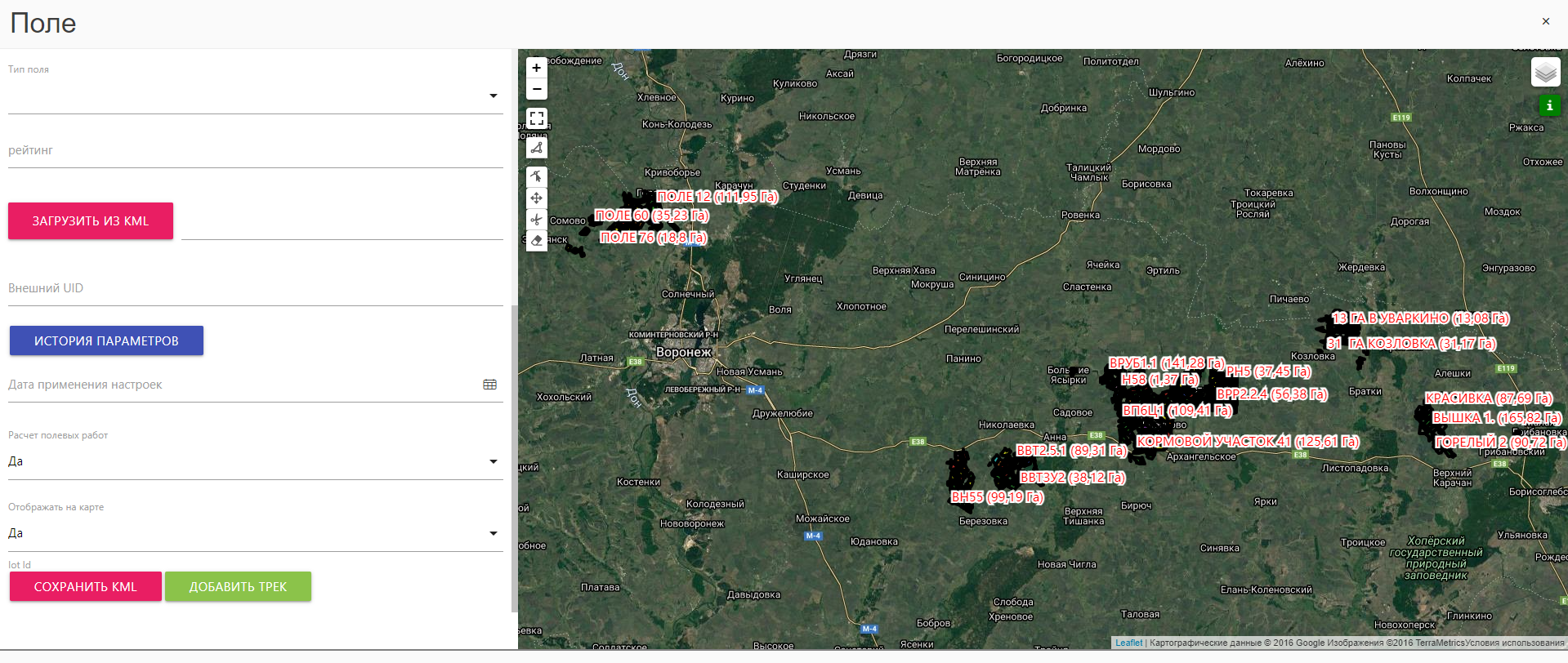

   Для создания границ необходимо нажать на кнопку «Загрузить из KML»
2. После нажатия на кнопку «Загрузить из KML» , после чего выбрать KML-файл и он отобразится на карте справа. Полученную геозону можно редактировать.

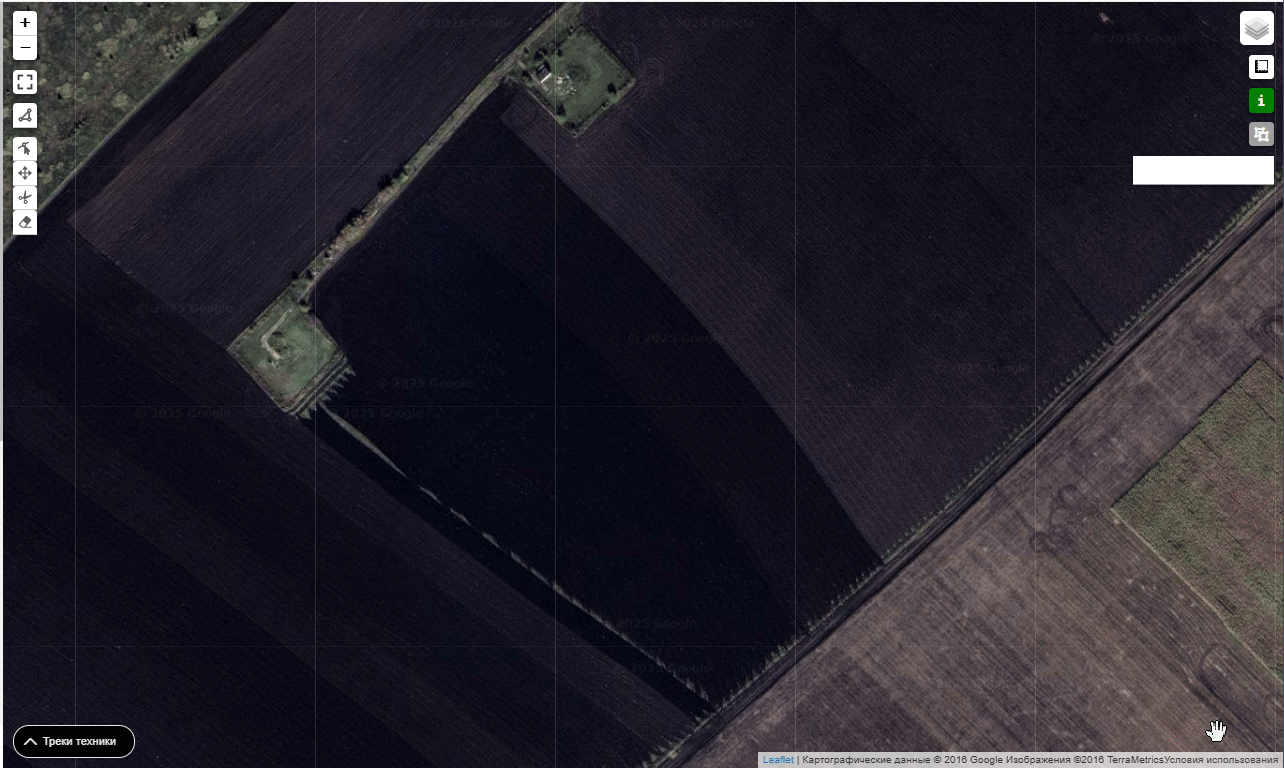

3. Также есть возможность создать границы вручную. Для этого необходимо нажать на «Рисовать полигон». Чтобы увеличить/уменьшить масштаб карты, можно использовать колёсико мыши или кнопки


Рис. 4. Демонстрация отрисовки поля

Скорректировать границу поля можно с помощью функции «Редактировать слой». Для этого нужно воспользоваться соответствующей кнопкой (выглядит как "курсор наведённый на точку границы") и обвести нужную геозону.

На границе поля появятся точки, которые можно двигать:

• Зажмите левой кнопкой мыши точку и передвигайте до необходимого местоположения

Рис. 5. Корректировка границ поля

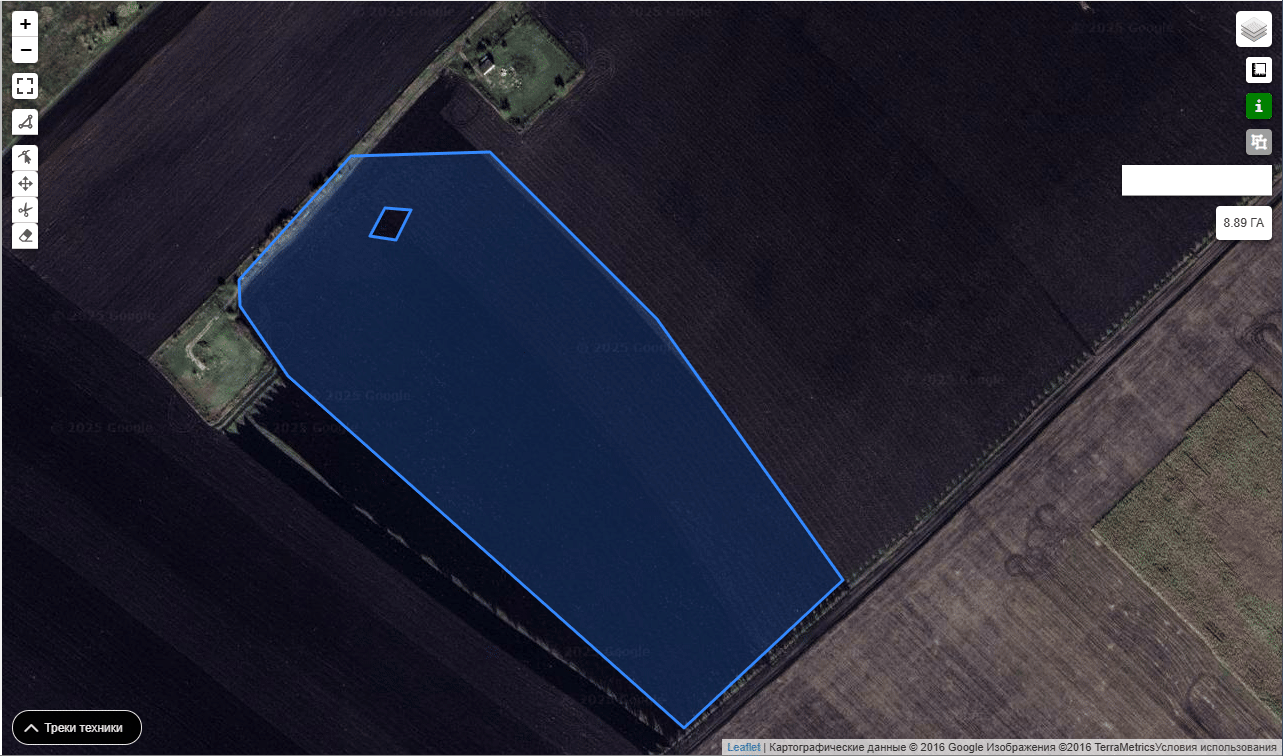

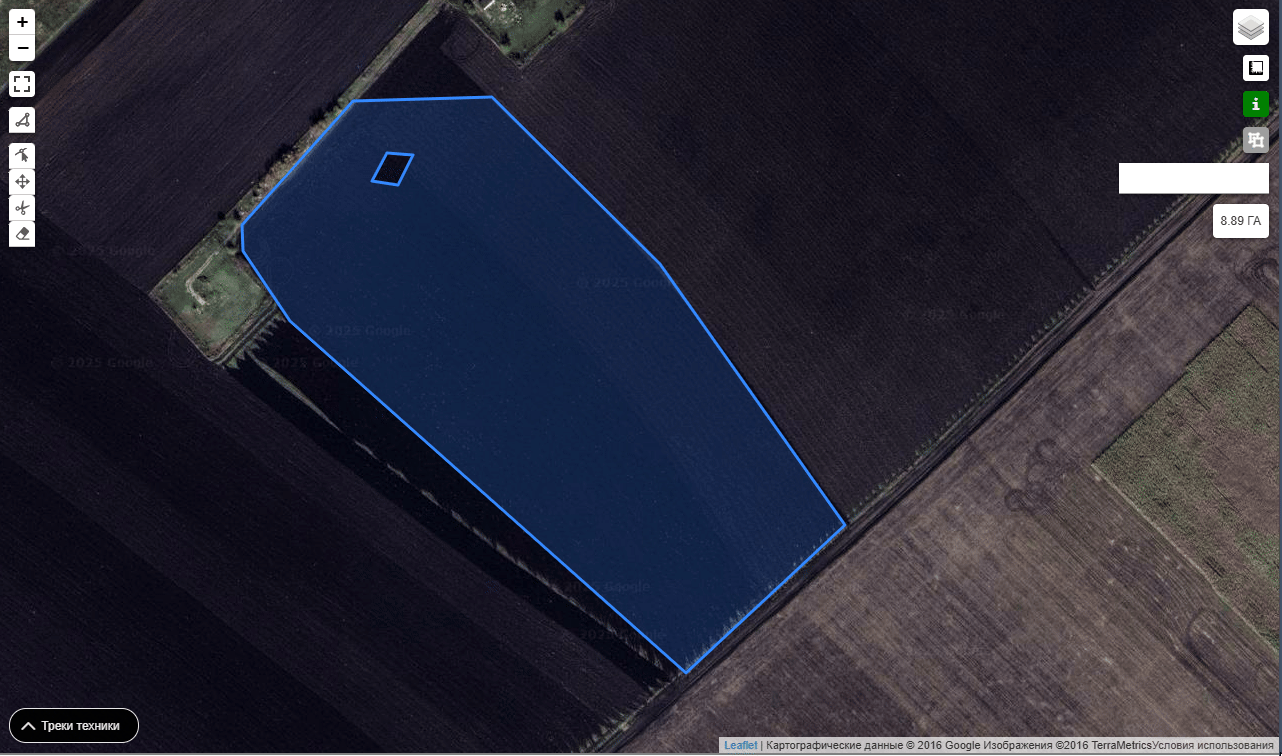

Также геозону можно обрезать или вырезать из неё фрагмент с помощью инструмента «Вырезать слой».

Рис. 6. Инструмент "Вырезать слой"

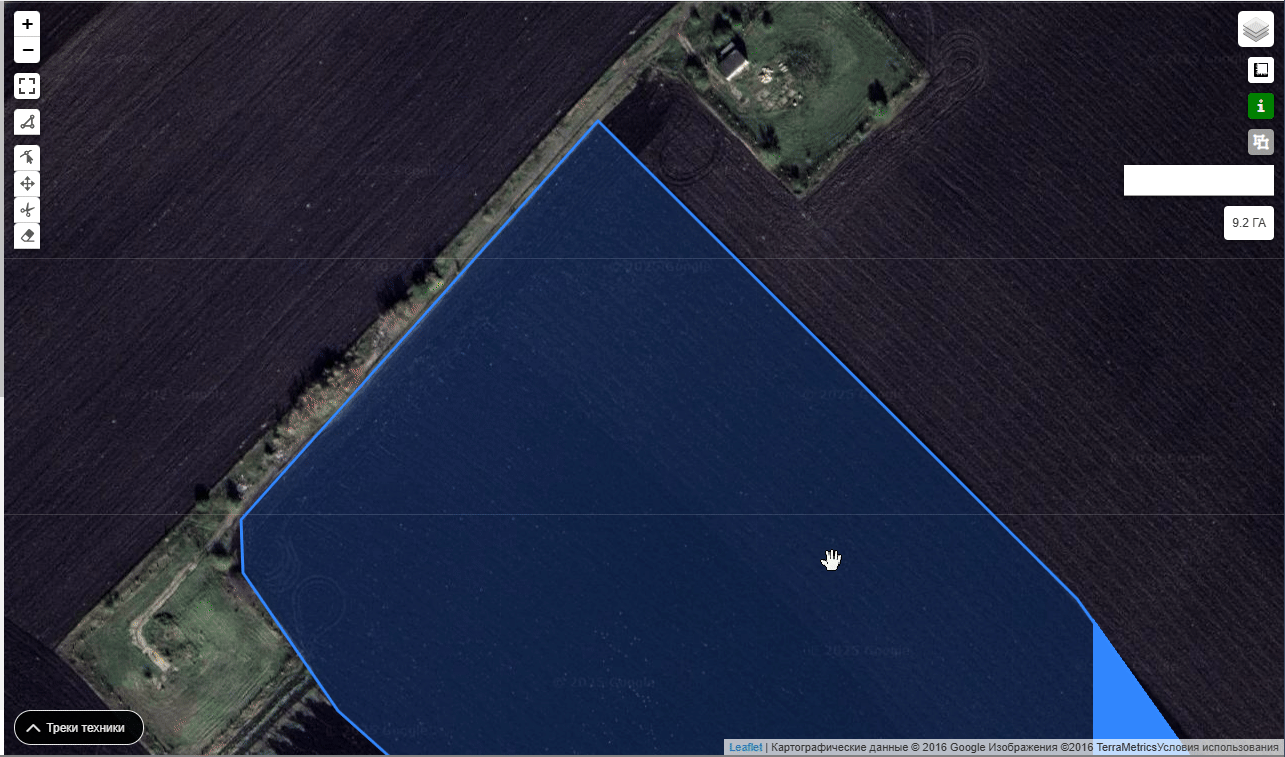

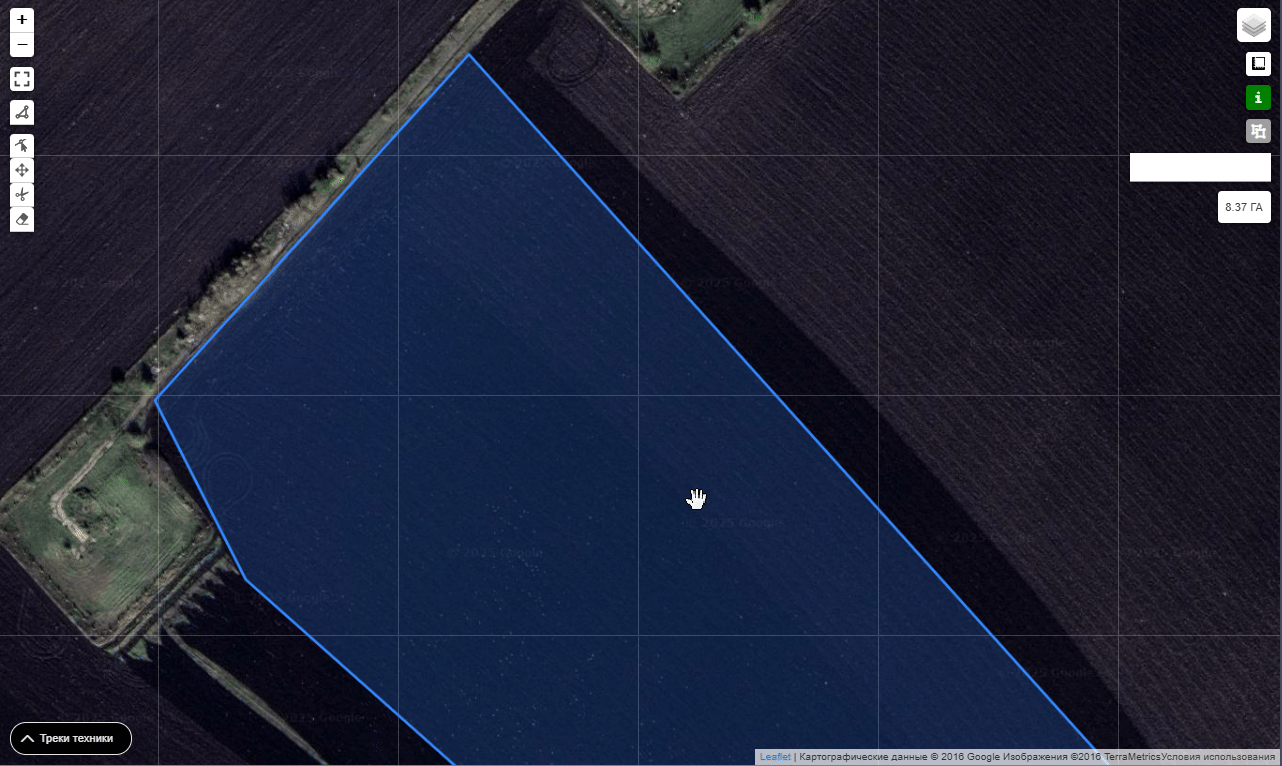

Отрисованную границу можно переместить с помощью функции «Перетаскивать слой».

Для этого необходимо после нажатия на кнопку сделать двойной клик по геометрии, после перемещать нужные точки.

Рис. 7. Инструмент "Перетаскивать слой"

Отрисованную границу можно удалить в один клик, с помощью функции «Удалить слой».

Рис. 8. Инструмент "Удалить слой"

Отрисовка поля по треку

Для удобства и точности отрисовки геозоны можно добавить треки техники, которые есть в системе.

Треки, которые потом можно обвести или скорректировать границу, отобразятся на подложке.

При создании или редактировании поля можно добавить трек одной или нескольких техник.

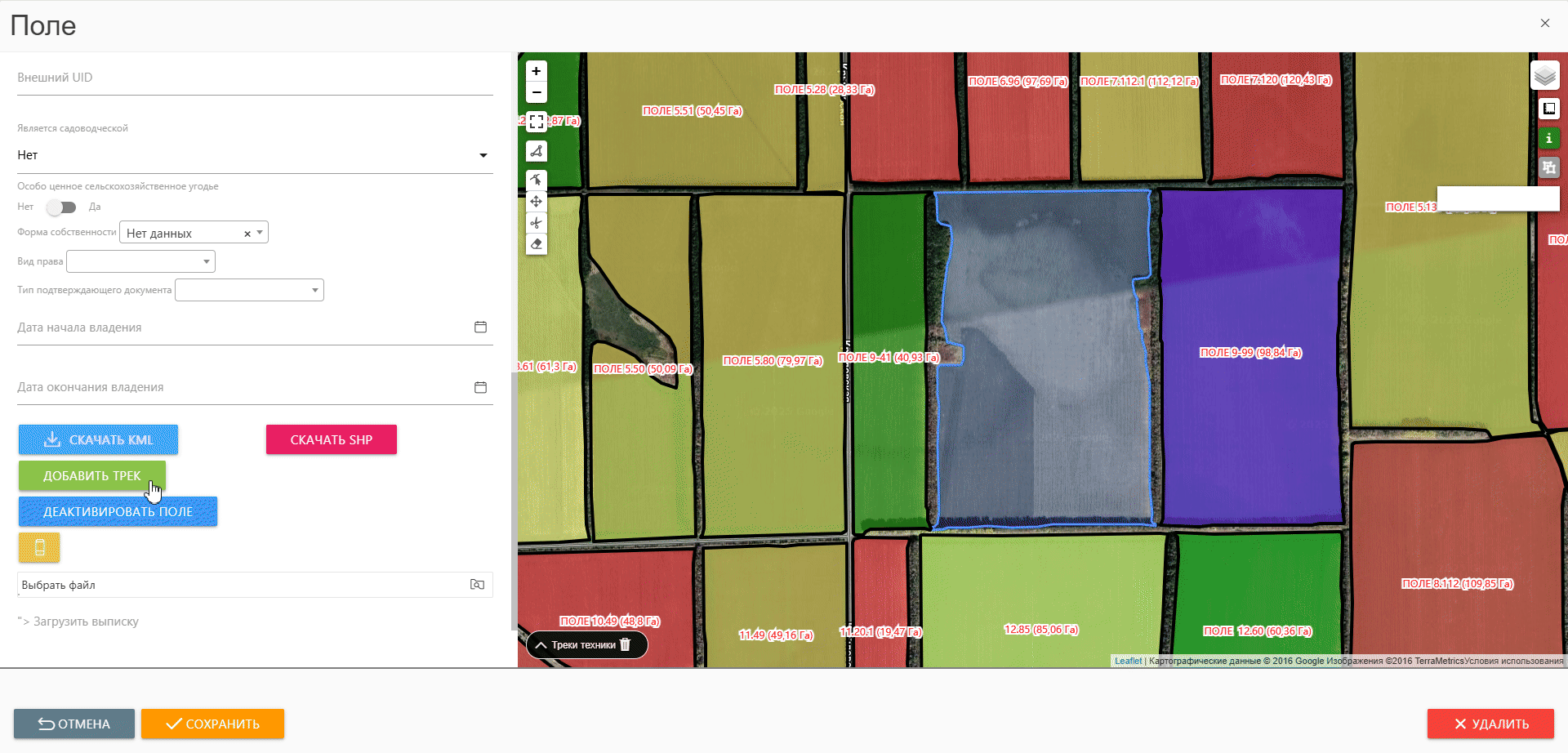

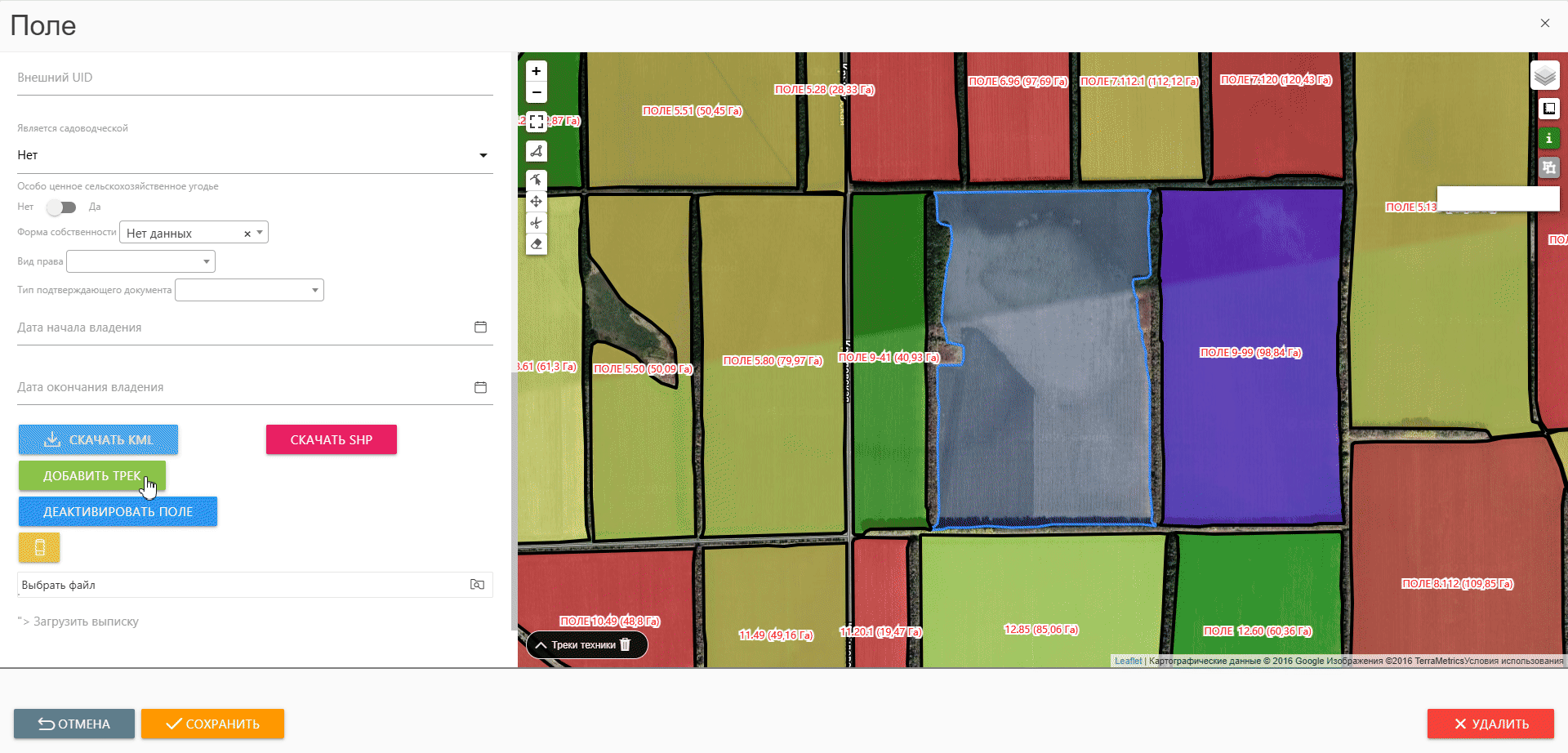

Для этого воспользуйтесь кнопкой «Добавить трек»

Затем вызывается модальное окно, в котором необходимо выбрать, откуда треки будут добавлены

• Добавление из работ — Добавление треков из работ на поле
• Трек техники — Добавление трека по единице технике

Добавление из работ

Рис. 9. Добавление из работ

После выбора всех необходимых работ для добавления треков, воспользуйтесь кнопкой «Добавить», чтобы отрисовать трек .

Трек техники

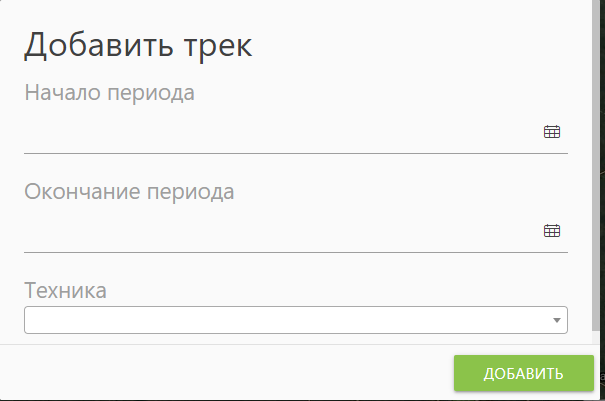

Рис. 10. Трек техники

После выбора всех параметров, воспользуйтесь кнопкой «Добавить», чтобы отрисовать трек .

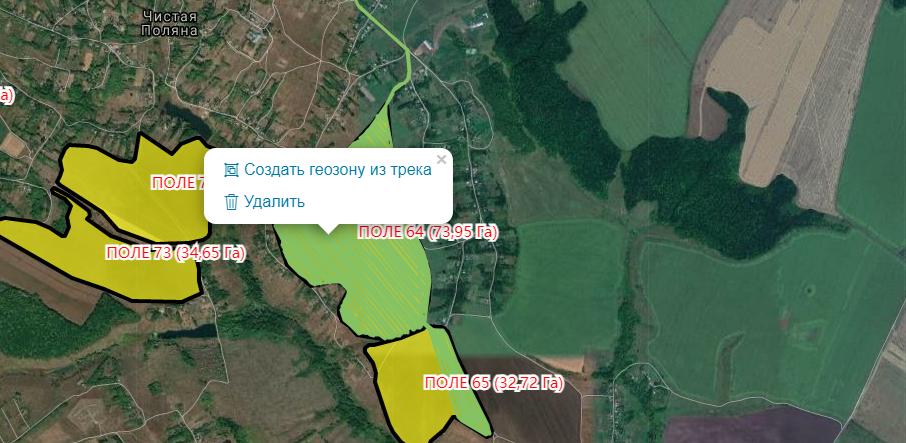

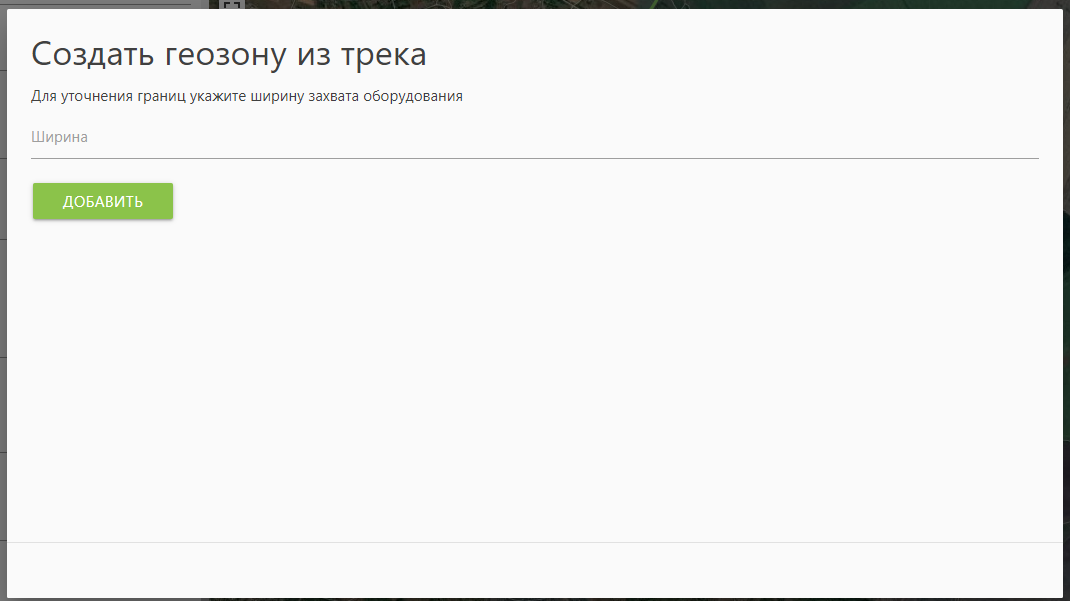

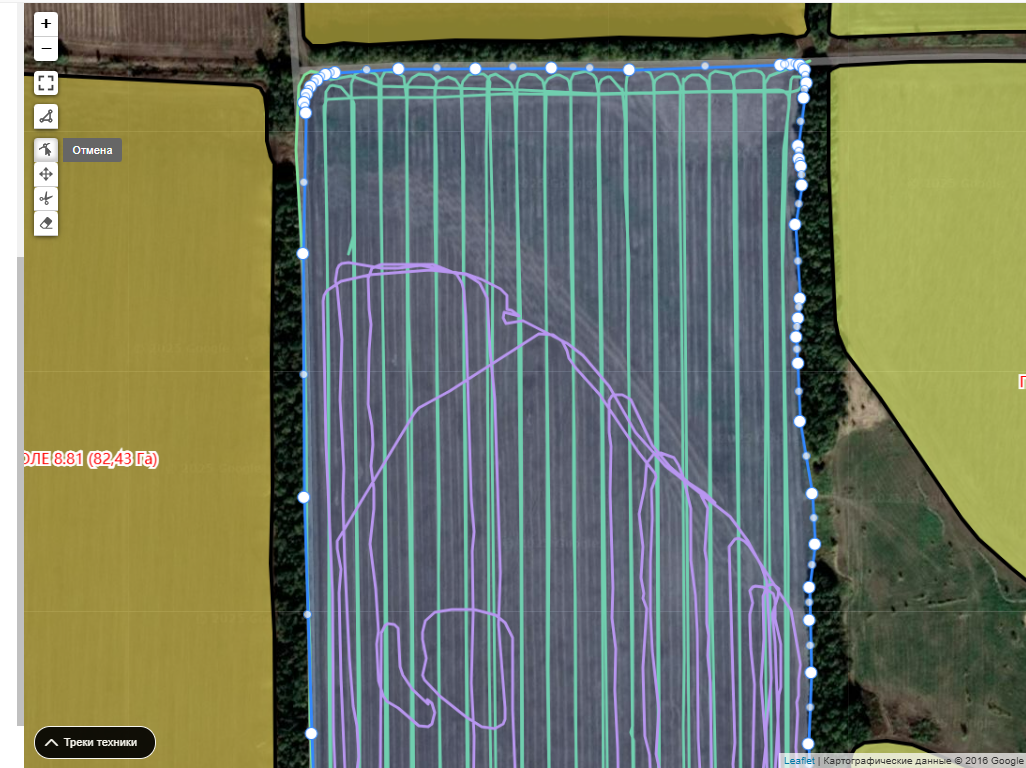

Рис. 11. Отрисовка геозоны по треку

После добавления трека на подложку карты, вы можете определить для себя, какие участки геозоны на поле необходимо отрисовать

После создания геозоны и заполнения всех данных, нужно нажать кнопку «Создать» .

После проделанных действий новое поле появится как в реестре полей, так и в просмотре полей.

Редактирование поля

Созданное поле можно отредактировать в любой момент.

Как это сделать описано далее

Так-же при редактировании вы можете воспользоваться добавлением треков

Редактирование в Просмотре полей

Переходим в раздел «Просмотр полей» по данному пути:

• «Земельный фонд» → «Поля» → «Просмотр полей»

Находим поле, которое необходимо отредактировать

Нажимаем левой кнопкой мыши по данному полю

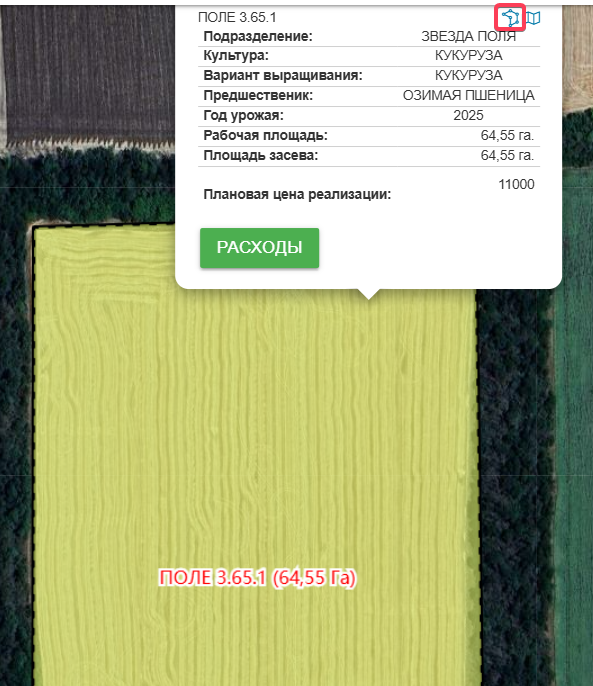

Появится кнопка с изображением "Геозоны с точками" , при нажатии на которую переходим в редактирование поля.

Рис. 12. Редактирование в просмотре полей

Редактирование в Реестре полей

Переходим в раздел «Просмотр полей» по данному пути:

• «Земельный фонд» → «Поля» → «Реестр полей»

Находим поле, которое необходимо отредактировать

Нажимаем левой кнопкой мыши по кнопке «Редактировать»

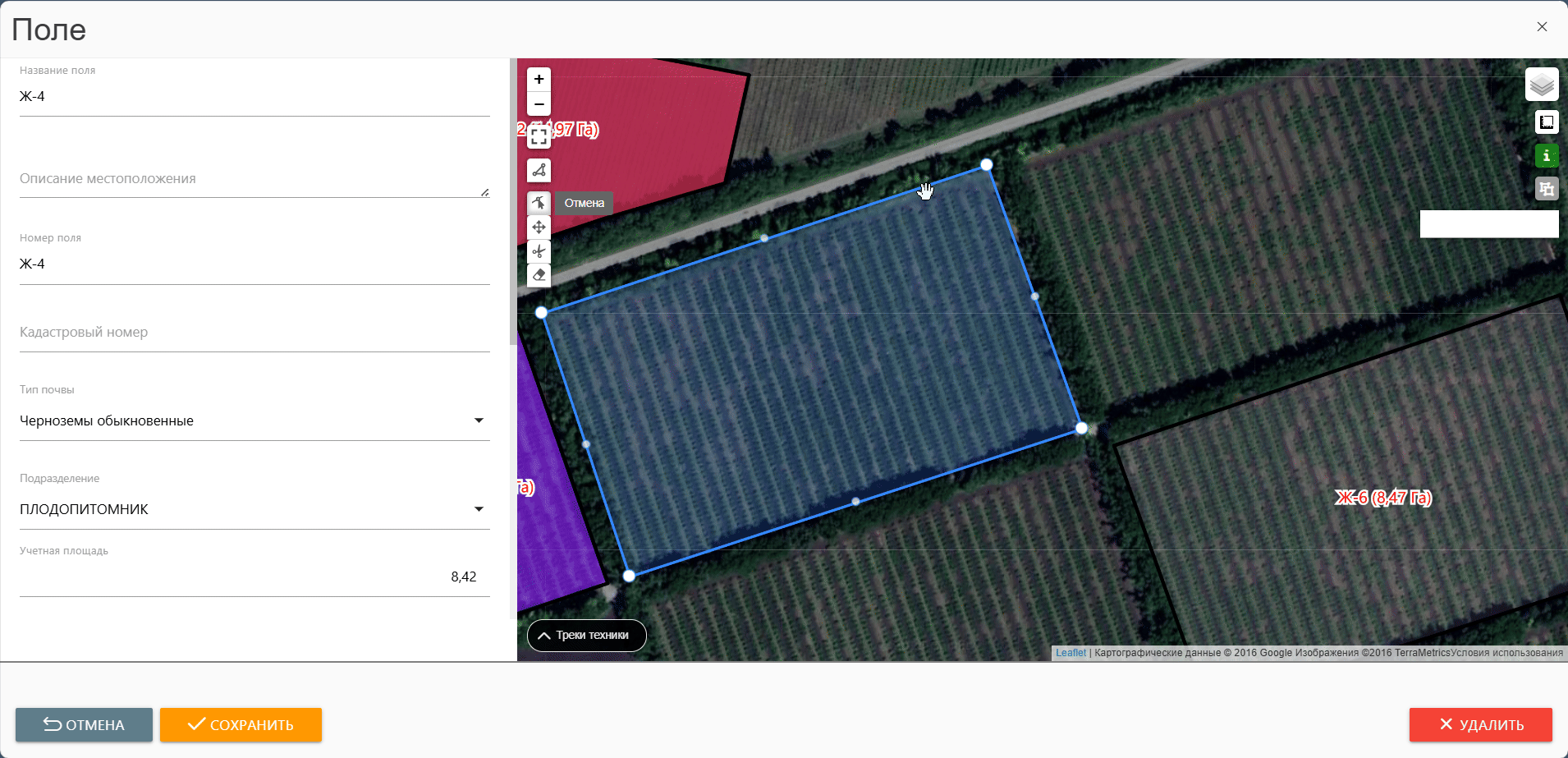

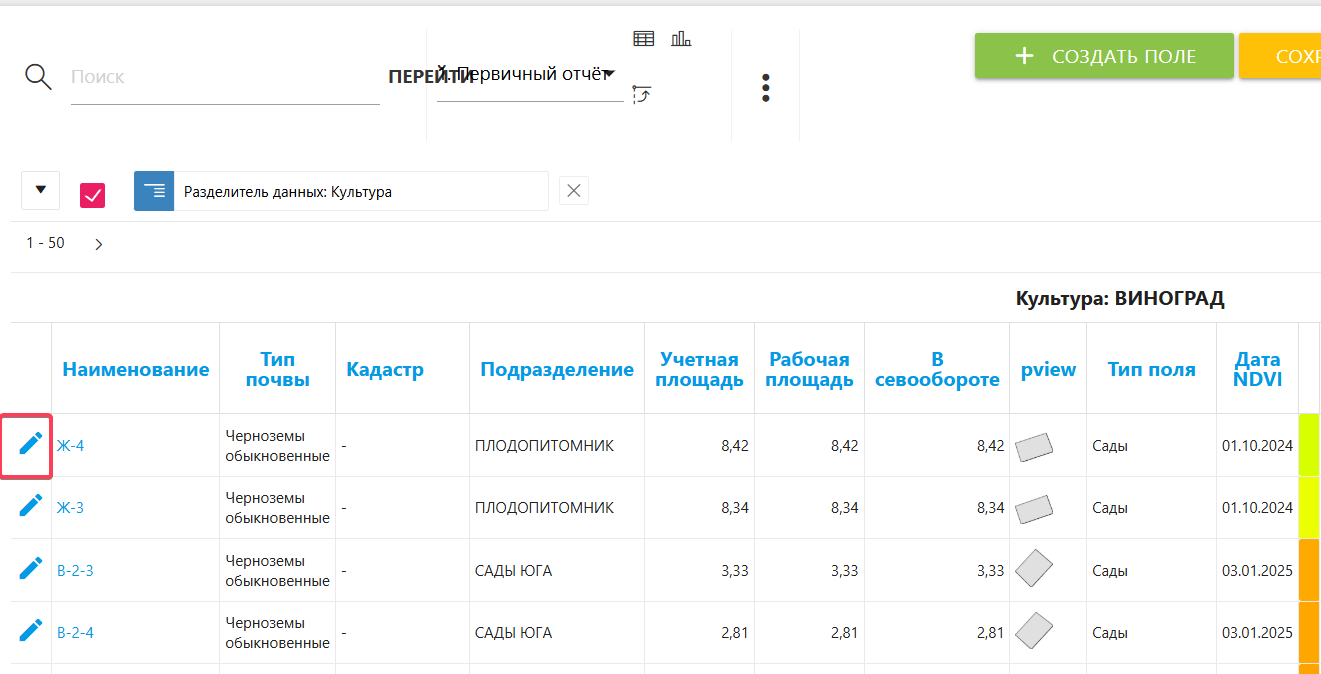

Рис. 13. Редактирование в реестре полей

Процесс редактирования

После перехода к редактированию по одному из двух способов, откроется модальное окно редактирования поля.

Для редактирования у поля доступны следующие параметры:

При редактировании Геозоны необходимо выбрать дату редактирования. Это помогает корректировать границы поля вместе с севооборотами, расположенными на нём.
Если вы не обладаете информацией какую, дату указать, рекомендуется ставить сегодняшнюю дату.
После указания даты появится список севооборотов, которые попадают под дату редактирования и измененные границы. В этом списке есть возможность выбрать параметры:

Рис. 14. Дата редактирования
