Введение
Раздел «График уровня топлива» позволяет отслеживать показатели выбранной техники за период с детализацией по времени.
Инструмент предназначен для визуального анализа расхода топлива, заправок, сливов и режимов работы двигателя.
Назначение документа
Документ описывает порядок работы с модулем «График уровня топлива»:
настройку фильтров и выбор периода наблюдения;
чтение и интерпретацию линий графика;
использование масштабирования, перетаскивания, подсказок и отметок;
анализ блока показателей под графиком (заправки, сливы, расход и т.д.).
Краткое описание функции модуля
Модуль строит график изменения уровня топлива в баке техники во времени и дополняет его графиками скорости, напряжения и состояния двигателя.
Под графиком отображаются итоговые показатели за выбранный период, а также детализированный список заправок и сливов.
Ключевые возможности
Визуализация динамики уровня топлива (литры), скорости (км/ч), напряжения аккумулятора (В) и состояния двигателя (вкл/выкл) по одной единице техники.
Масштабирование и перетаскивание графика по оси времени для детального рассмотрения выбранного участка.
Получение детальной информации по любой точке графика во всплывающем окне и фиксация отметок на линиях.
Просмотр сводных показателей «На начало», «На окончание», «Расход», а также списка заправок и сливов с указанием времени и объема.
Основные терминологические определения
Уровень топлива — объем топлива в баке техники в конкретный момент времени, измеряемый датчиком уровня и отображаемый на графике красной линией.
Скорость — фактическая скорость движения техники, отображаемая зеленой линией.
Напряжение аккумулятора — значение бортового напряжения, отображаемое желтой линией.
Двигатель включен — состояние двигателя, отображаемое фиолетовой/синей линией (участки включения и выключения).
Заправка — интервал, в течение которого уровень топлива в баке возрастает, с фиксацией времени начала, окончания и объема заправленного топлива.
Слив — интервал, в течение которого зафиксировано аномальное уменьшение уровня топлива, регистрируемый с указанием времени и объема слитого топлива.
Расход — израсходованный объем топлива за период, рассчитываемый по разнице между уровнем на начало и окончание с учетом всех заправок и сливов.
Структура интерфейса
Расположение модуля в системе
Модуль «График уровня топлива» доступен по пути:
- «Главное меню» → «Топливо» → «График уровня топлива»
Область фильтров
В левой части окна располагается панель «Фильтры».
Основные элементы:
Техника — выпадающий список с одиночным выбором единицы техники, для которой строится график.
Начало периода — поле даты и времени начала наблюдения; значение задается вручную или выбирается в календаре.
Окончание периода — поле даты и времени окончания наблюдения; значение задается вручную или выбирается в календаре.
Предустановленные диапазоны — кнопки «Вчера», «Сегодня», «Последние 7 дней», позволяющие быстро задать период без ручного ввода.
Кнопка «Обновить» — запускает формирование графика, перезапрашивая актуальные данные с сервера для выбранной техники и периода.
Область графика
Центральная часть экрана содержит:
Заголовок «График топлива».
Основной график с четырьмя линиями и временной осью.
Обзорный мини‑график под основным, используемый для быстрого перемещения по длительному периоду.
Легенду с названиями линий, расположенную над графиком.

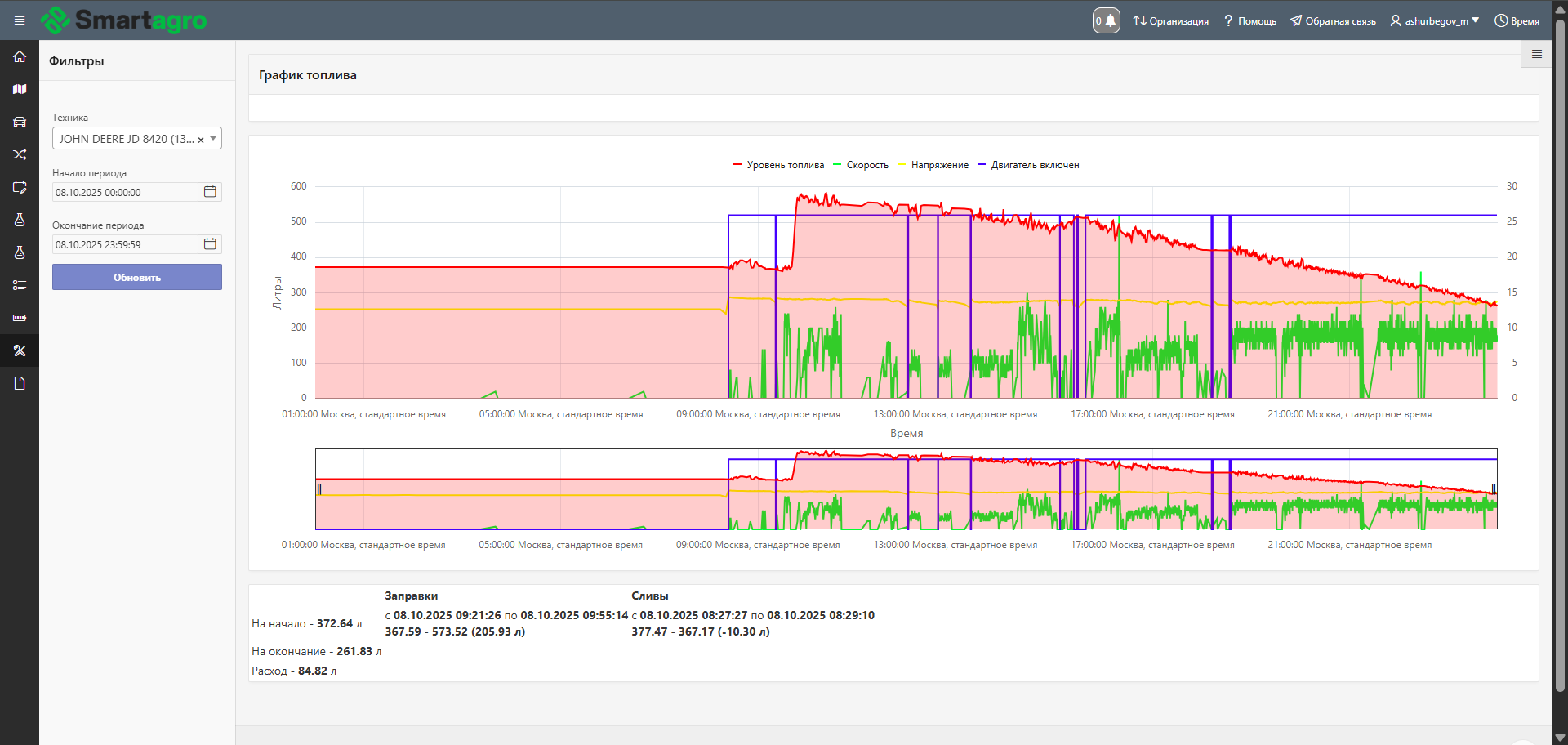

Рис. 1. Интерфейс модуля «График уровня топлива» с фильтрами и графиком
Блок показателей под графиком
Под графиком расположена сводная область, включающая:
На начало — уровень топлива в баке на начало выбранного периода.
На окончание — уровень топлива в баке на конец выбранного периода.
Расход — расчетный расход топлива за период (с учетом заправок и сливов).
Заправки — список всех заправок с указанием интервала времени и объема (до/после и итоговый объем операции).
Сливы — список всех сливов топлива с указанием времени и объема, если таковые были зарегистрированы.
Описание основных элементов интерфейса
Техника — выбор контролируемой техники; модуль всегда работает только с одной выбранной единицей.
Начало периода / Окончание периода — определяют временные границы выборки данных; используются для ограничения периода наблюдения.
Предустановки периода — быстрые кнопки, автоматически заполняющие поля дат: «Вчера», «Сегодня», «Последние 7 дней».
Обновить — выполняет запрос телеметрических данных и формирует график на основе заданных параметров.
Легенда графика — содержит наименования линий; клик по элементу легенды скрывает/отображает соответствующую линию.
Основной график — область визуализации изменения параметров во времени, поддерживающая масштабирование и перетаскивание.
Мини‑график (обзор) — служит для быстрого позиционирования видимой области при длинном периоде.
Область «Заправки/Сливы» — текстовый список событий, синхронизированный с данными графика.
Пошаговые инструкции
Шаг 1. Открытие модуля
Перейдите в модуль по пути:
- «Главное меню» → «Топливо» → «График уровня топлива»
Дождаться загрузки страницы с левой панелью «Фильтры».
Шаг 2. Выбор техники
В панели «Фильтры» открыть выпадающий список «Техника».
Выбрать требуемую единицу техники (одиночный выбор).

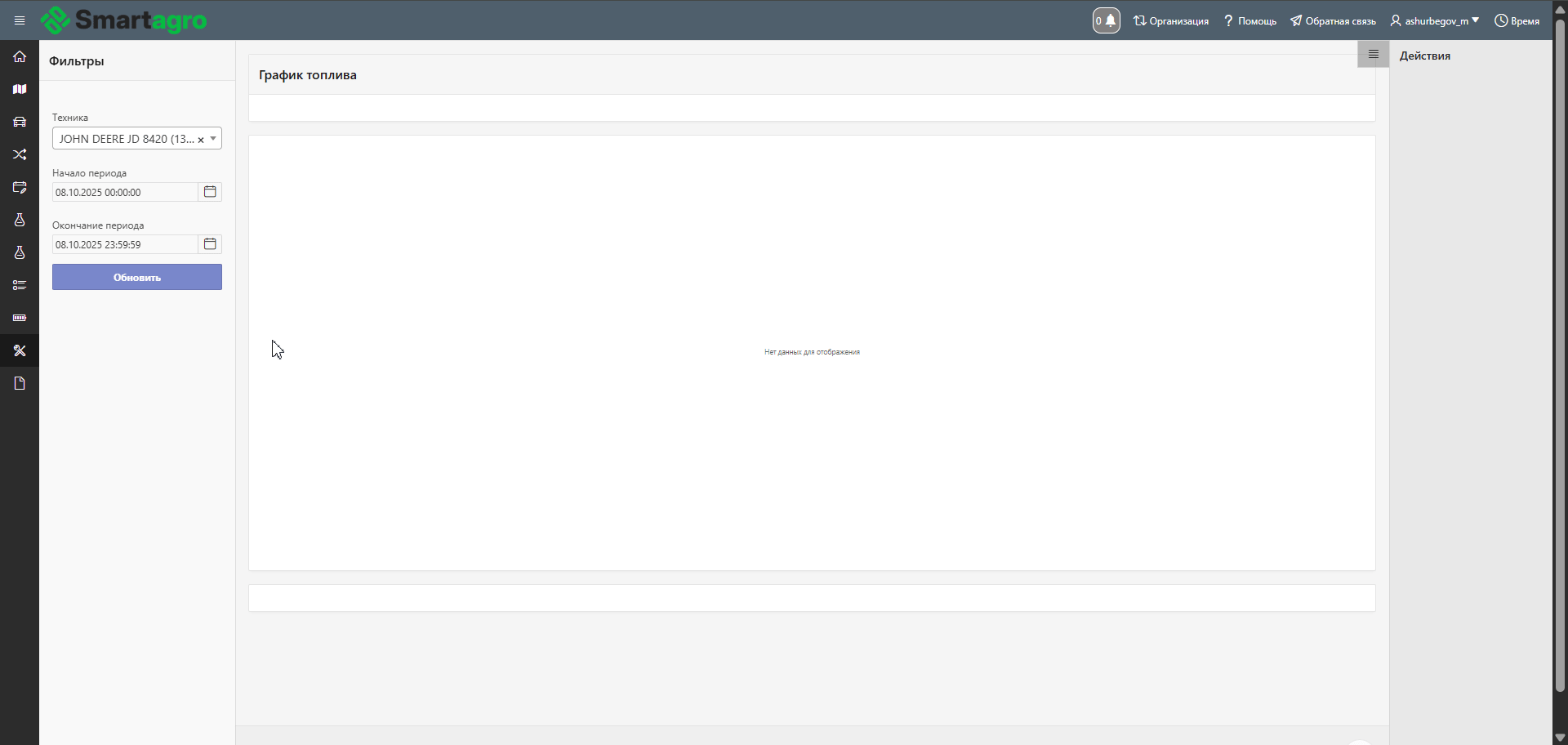

Рис. 2. Выбор техники
Шаг 3. Настройка периода наблюдения
В поле «Начало периода» указать дату и время начала анализа вручную или выбрать в календаре.
В поле «Окончание периода» указать дату и время окончания анализа аналогичным образом.
При необходимости воспользоваться предустановками «Вчера», «Сегодня», «Последние 7 дней», чтобы автоматически заполнить период.

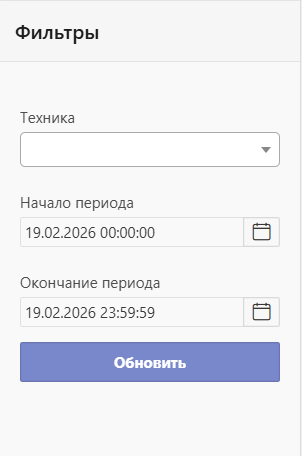

Рис. 3. Настройка периода наблюдения
Шаг 4. Формирование графика
Убедиться, что техника и период указаны корректно.
Нажать кнопку «Обновить» на панели «Фильтры».
Дождаться загрузки данных и отображения линий на графике.

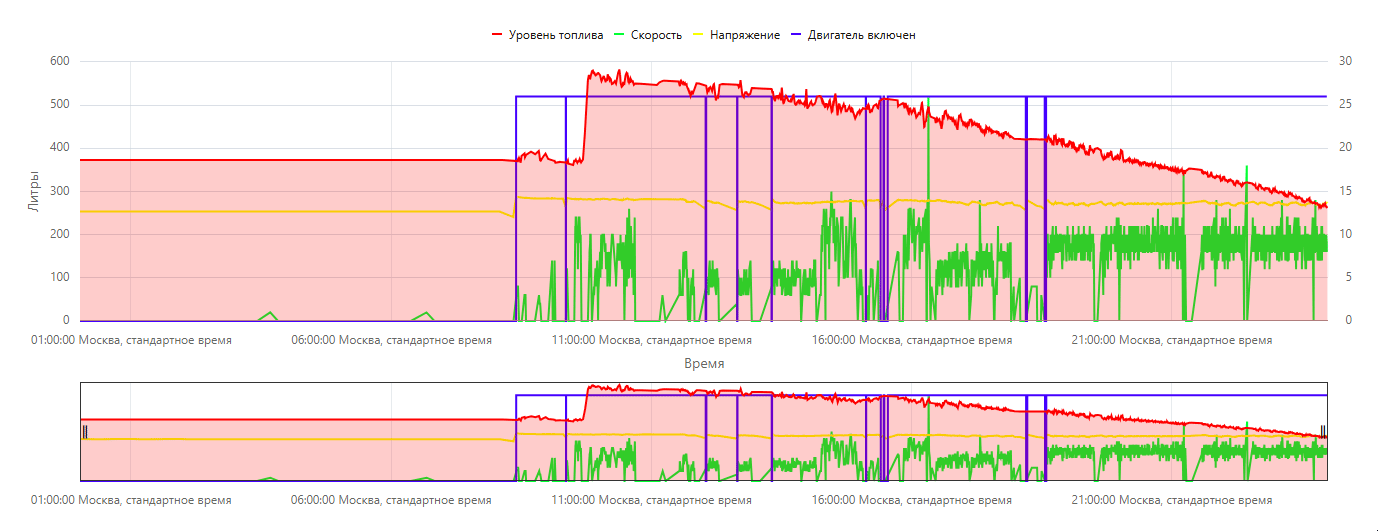

Рис. 4. Формирование графика
Шаг 5. Анализ линий графика
Оценить общую картину изменения уровня топлива по красной линии (участки роста — заправки, участки резкого падения — сливы/расход).
При необходимости отключить лишние линии, поочередно нажимая на их названия в легенде (повторное нажатие возвращает линию).
Использовать функции масштабирования (выделение рамкой или прокрутка колесом мыши) для увеличения интересующего фрагмента по времени и уровню.
Для перемещения по периоду использовать перетаскивание (зажать левую кнопку мыши на мини‑графике и сместить область просмотра).

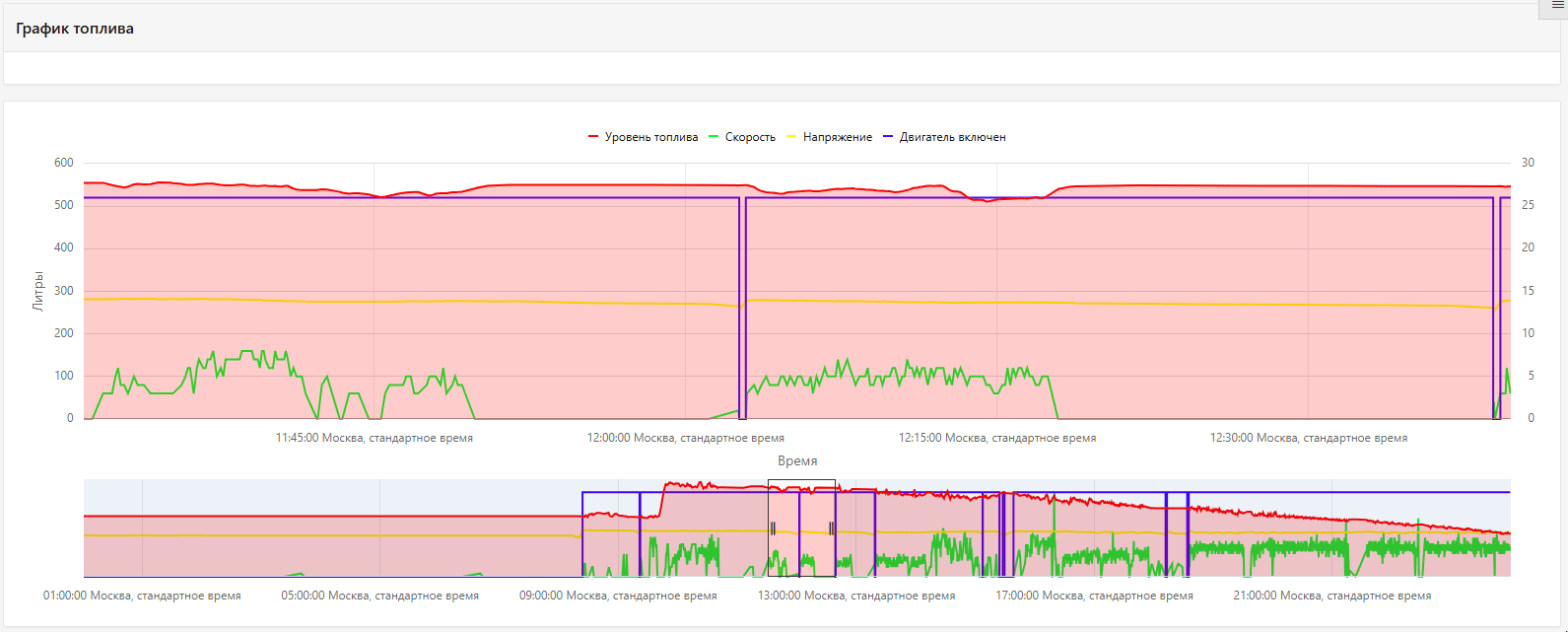

Рис. 5. Работа с графиком
Шаг 6. Использование подсказок и отметок
Навести курсор мыши на любую точку графика.
Во всплывающем окне изучить значения: уровень топлива, скорость, состояние двигателя, напряжение аккумулятора и точное время фиксации данных.
Для фиксации интересующей точки (момент заправки, резкого падения, начала работы) нажать левой кнопкой мыши — на линии появится отметка.
Для удаления отметки повторно нажать левой кнопкой мыши в любой точке графика.
Рис.6. Использование подсказок и отметок
Шаг 7. Анализ блока «На начало / На окончание / Расход / Заправки / Сливы»
В нижней части окна ознакомиться со значениями «На начало», «На окончание» и «Расход».
В блоке «Заправки» просмотреть список операций: для каждой записи указаны время интервала и объем заправленного топлива.
В блоке «Сливы» просмотреть список зафиксированных сливов с указанием времени и объема.

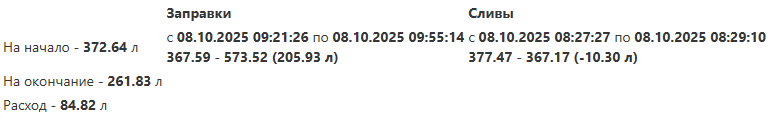

Рис. 7. Блок детализации топлива за указанный период
Шаг 8. Обработка ситуаций отсутствия данных
При попытке сформировать график для периода, по которому отсутствуют данные система выводит сообщение об ошибке с указанием причины.
В случае появления ошибки обратитесь в техническую поддержку
Рис. 8. Сообщение ошибки
Результат выполнения
Использование модуля «График уровня топлива» позволяет детально анализировать расход топлива и режимы работы техники по каждой единице за выбранный период.
Совместный анализ линий уровня топлива, скорости, напряжения, состояния двигателя и блока заправок/сливов помогает выявлять заправки, сливы, нештатное потребление и подтверждать данные отчетов по топливу, заправкам и сливам.
