Введение

Модуль «Отчет по топливу» предназначен для анализа расхода топлива по каждой единице техники в выбранном временном интервале с учетом суммарных заправок и сливов.

Отчет формируется по данным бортового оборудования и позволяет оперативно контролировать фактический расход топлива по технике.

Назначение документа

Документ предназначен для диспетчеров, инженеров по транспорту, специалистов по контролю ГСМ и других пользователей, работающих с системой SmartAgro.

Инструкция описывает порядок формирования отчета, использование фильтров и работу с графиком уровня топлива для детального анализа расхода.

Краткое описание функции модуля

На странице «Отчет по топливу» формируется сводный список техники с указанием объемов топлива на начало и конец периода, суммарных заправок и расхода с учетом возможных сливов.

Из отчета доступен переход к детализированному графику изменения уровня топлива по выбранной технике за заданный интервал времени.

Ключевые возможности модуля

• Формирование отчета по расходу топлива по каждой единице техники за выбранный период.

• Отображение в отчете объемов топлива на начало и конец периода, суммарных заправок, расхода и расхода с учетом сливов.

• Фильтрация данных по датам, подразделению и конкретной технике.

• Просмотр интерактивного графика уровня топлива с отображением скорости, напряжения и состояния двигателя.

• Управление отображением линий графика и установка отметок на любых точках для детального анализа.

Основные терминологические определения

• Техника — транспортное средство или агрегат, оснащенный бортовым оборудованием и контролируемый в системе SmartAgro.

• Уровень топлива — текущий объем топлива в баке техники, измеряемый датчиком уровня топлива и отображаемый на графике.

• Суммарные заправки, л — общий объем топлива, заправленный в технику за выбранный период.

• Расход, л — расчетный объем израсходованного топливa за заданный интервал времени.

• Расход с учетом сливов, л — расход топлива, скорректированный с учетом зафиксированных сливов топлива.

Структура интерфейса

Расположение модуля в системе

Модуль «Отчет по топливу» доступен из основного меню системы по пути:

•  «Главное меню» → «Топливо» → «Отчет по топливу».

После перехода открывается страница отчета с областью фильтров в верхней части.

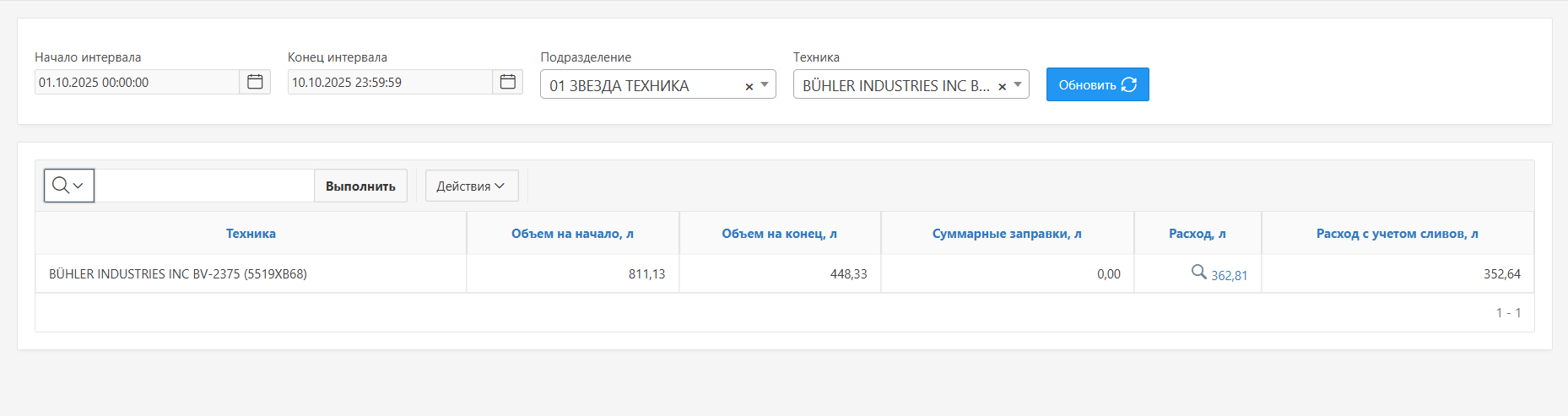

Рис. 1. Интерфейс раздела «Отчет по топливу» после применения фильтров

Область фильтров

Область фильтров расположена в верхней части страницы и включает следующие элементы:

• Начало интервала — дата и время начала периода анализа; выбирается из календаря или вводится вручную.

• Конец интервала — дата и время окончания периода анализа; выбирается из календаря или вводится вручную.

• Подразделение — выпадающий список для выбора подразделения, к которому относится техника.

• Техника — выпадающий список для выбора конкретной единицы техники; при необходимости может быть оставлен пустым для показа всех машин выбранного подразделения.​

• Кнопка Обновить — применяет выбранные значения фильтров и обновляет таблицу отчета.​

Таблица отчета

В центральной части страницы располагается таблица с результатами отчета. Таблица содержит следующие столбцы:

• Техника — наименование и рег.номер техники.

• Объем на начало, л — рассчитанный объем топлива в баке на начало выбранного интервала.

• Объем на конец, л — рассчитанный объем топлива на конец выбранного интервала.

• Суммарные заправки, л — общий объем топлива, заправленный в течение периода.

• Расход, л — рассчитанный расход топлива за период.

• Расход с учетом сливов, л — расход топлива с учетом зафиксированных сливов.

В левой части над таблицей расположена панель управления с кнопкой Действия, используемая для служебных операций (настройки и дополнительные функции отчета).

В каждом ряду отчета в столбце Расход, л отображается числовое значение расхода топлива, а также иконка лупы для перехода к детализированному графику.

График уровня топлива

Открытие графика

Для детального анализа изменения уровня топлива по конкретной технике необходимо открыть график топлива:

• Нажать на числовое значение в столбце «Расход, л» соответствующей строки отчета.

• Либо нажать на иконку лупы в той же строке.

После нажатия открывается модальное окно «График топлива» с детализацией параметров за выбранный период.

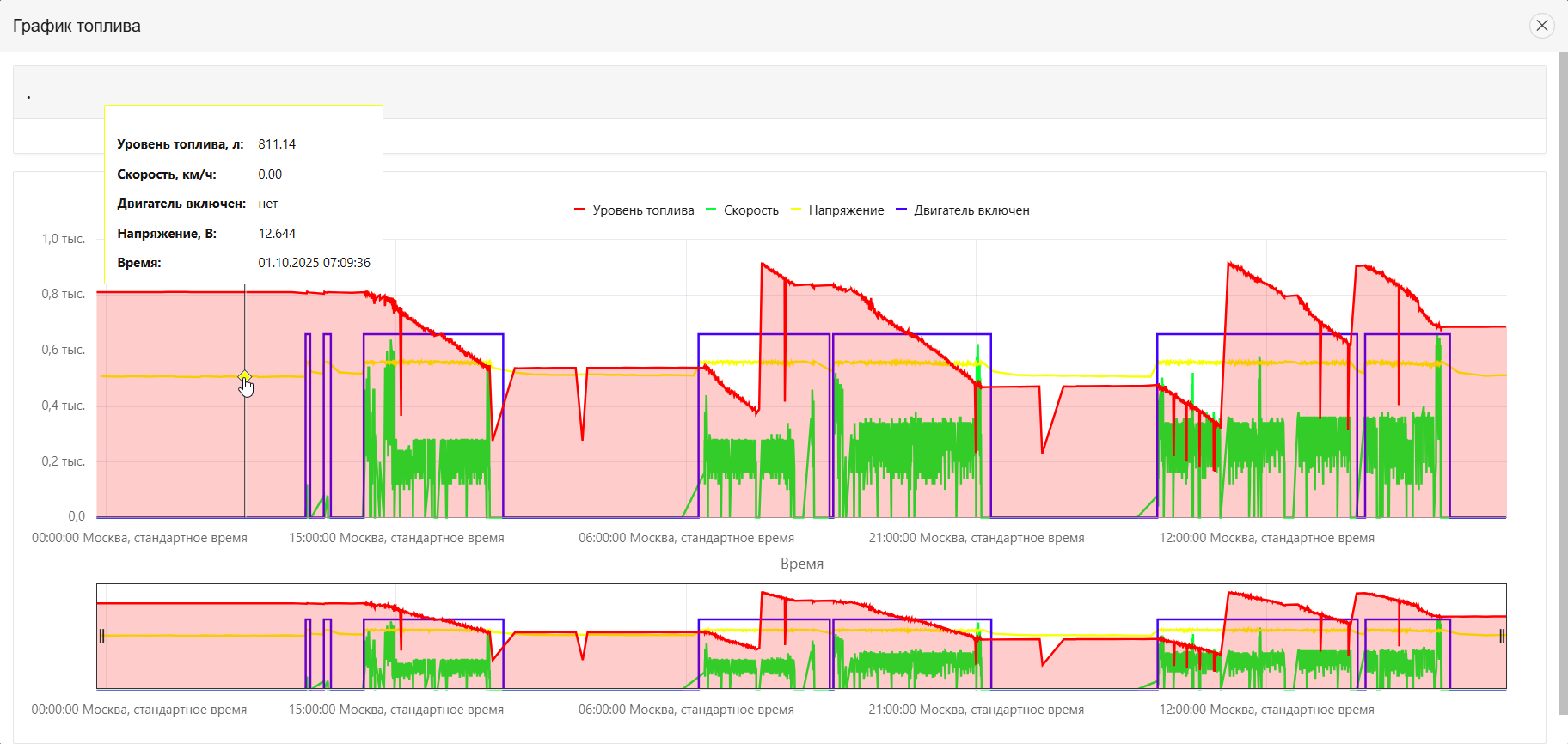

Рис. 2. Модальное окно «График топлива»

Линии графика

На графике отображаются следующие линии (по умолчанию — все):

• Уровень топлива — красная линия, отображает изменение уровня топлива в баке во времени.

• Скорость — зеленая линия, показывает скорость движения техники.

• Напряжение — желтая линия, отражает значение бортового напряжения в сети.

• Двигатель включен — синяя линия, отображает состояние двигателя (включен / выключен) во времени.

В верхней части графика располагается легенда с названиями линий, используемая для управления их отображением.

Работа с подсказками и отметками

При наведении курсора мыши на любую точку графика отображается всплывающая подсказка с подробной информацией: уровень топлива, скорость, состояние двигателя, значение напряжения и точное время.

Это позволяет оценивать состояние техники и расход топлива в конкретный момент времени.

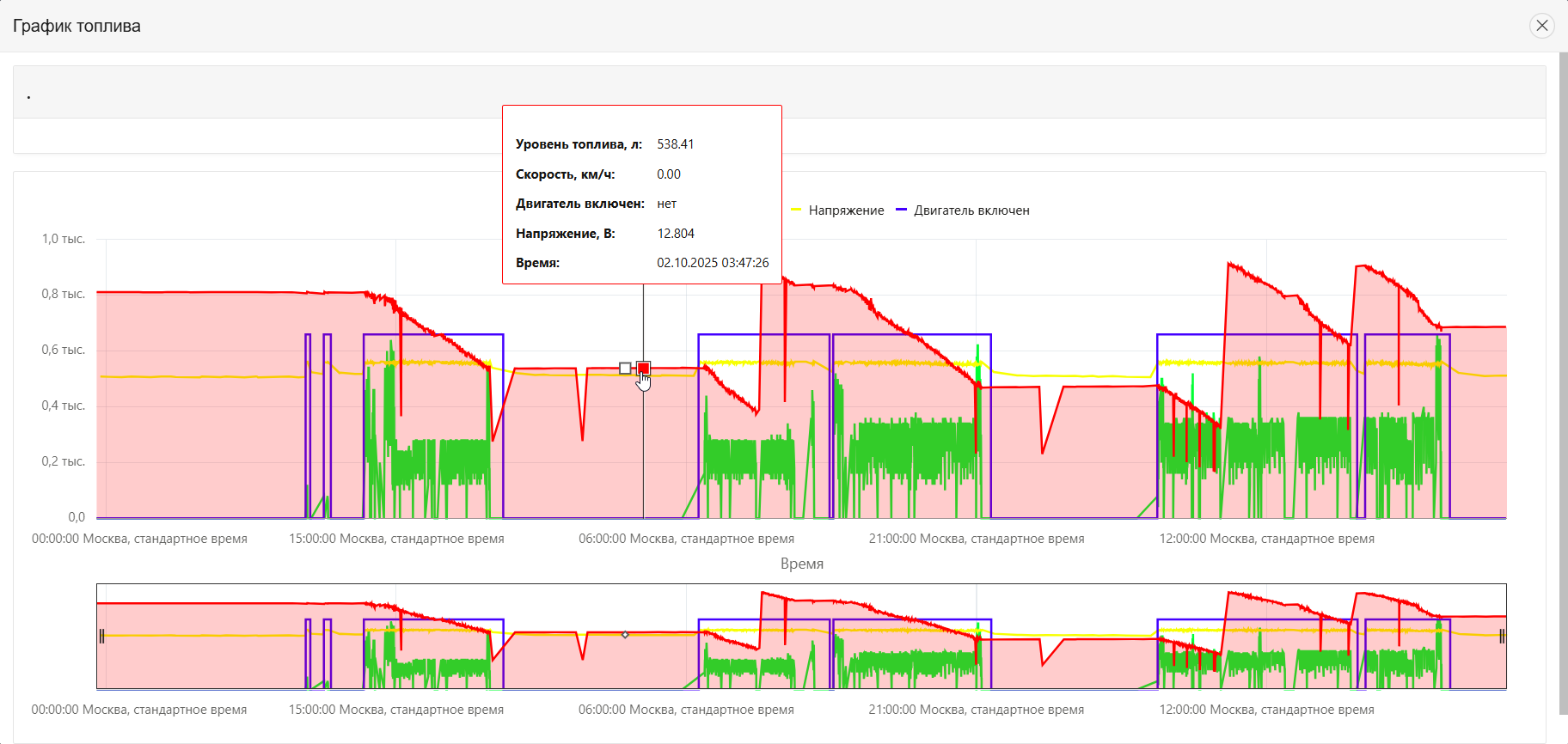

Рис. 3. График топлива с установленной отметкой на точке

Для фиксации интересующей точки на графике используется функция отметки:

• Установить курсор на нужную точку на любой из линий графика.

• Нажать левой кнопкой мыши — в выбранной точке появится закрепленная отметка.

• Для удаления отметки повторно нажать левой кнопкой мыши в том же месте.

Отметка позволяет визуально закрепить ключевую точку (например, момент резкого падения уровня топлива или начала заправки) и использовать ее как ориентир при анализе остальной части графика.

Управление отображением линий

Для упрощения анализа пользователь может скрывать и возвращать отдельные линии графика:

• Нажать левой кнопкой мыши на название линии в легенде (например, «Уровень топлива»).

• Соответствующая линия будет скрыта с графика, что позволяет сконцентрироваться на оставшихся параметрах.

• Повторное нажатие на название линии в легенде возвращает ее отображение.

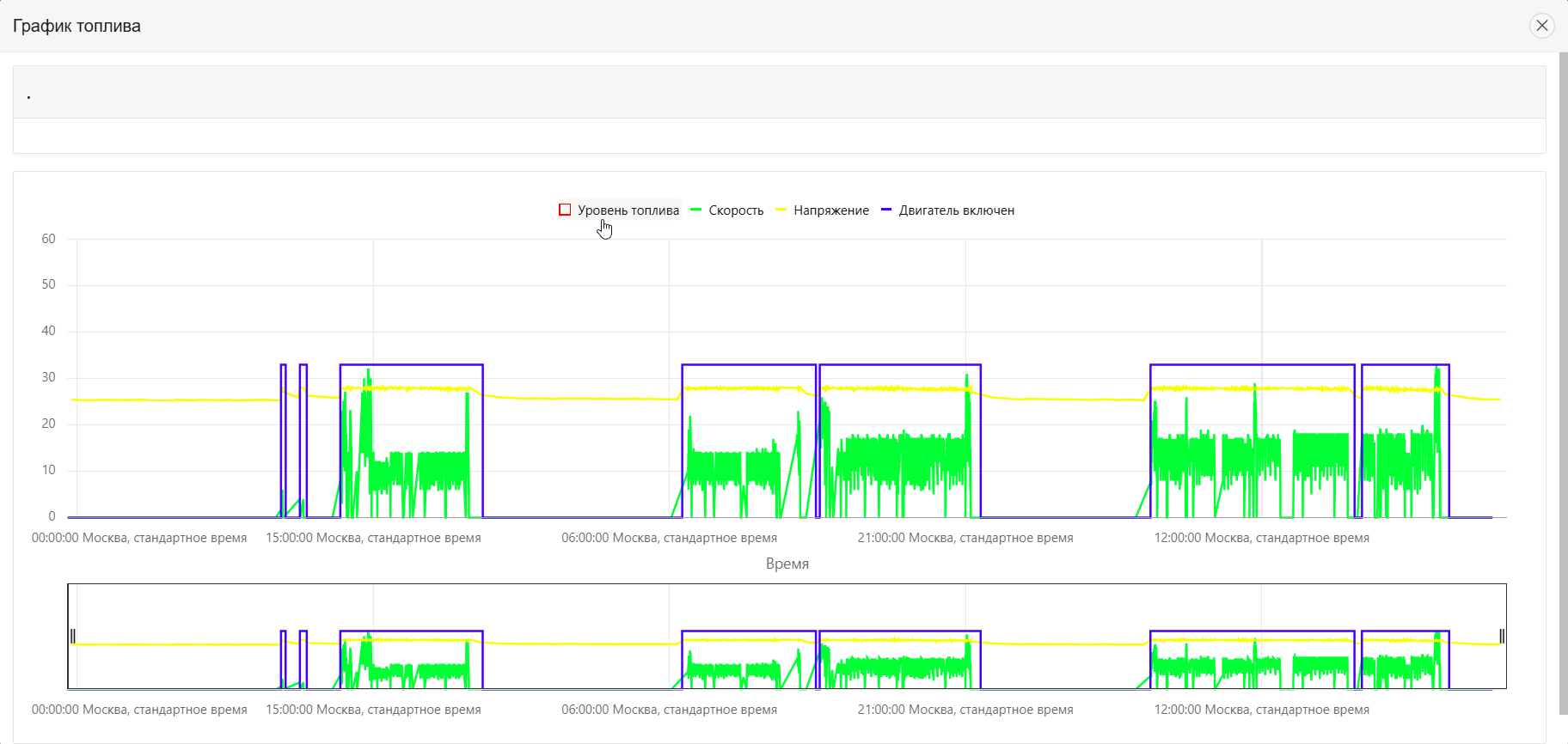

Рис. 4. График топлива с отключенной линией уровня топлива

Пошаговые инструкции

Шаг 1. Открытие модуля

• Перейти по пути:

  • «Главное меню» → «Топливо» → «Отчет по топливу».

• Дождаться загрузки страницы с областью фильтров и таблицей отчета.

Шаг 2. Настройка фильтров

• В поле «Начало интервала» указать дату и время начала периода анализа (выбрать из календаря или ввести вручную).

• В поле «Конец интервала» указать дату и время окончания периода анализа.

• В поле «Подразделение» выбрать нужное подразделение из выпадающего списка.

• При необходимости в поле «Техника» выбрать конкретную единицу техники.

Шаг 3. Формирование отчета

• После заполнения фильтров нажать кнопку Обновить в области фильтров.

• Дождаться обновления таблицы отчета; система рассчитает значения объемов на начало и конец периода, суммарных заправок, расхода и расхода с учетом сливов для каждой техники.

Шаг 4. Просмотр графика топлива по технике

• В таблице отчета найти строку с нужной техникой.

• В столбце «Расход, л» нажать на числовое значение или иконку лупы.

• Дождаться открытия модального окна «График топлива».

Шаг 5. Анализ графика

• Навести курсор мыши на интересующую точку графика, чтобы отобразить подробную всплывающую подсказку (уровень топлива, скорость, напряжение, состояние двигателя, время).

• При необходимости зафиксировать точку, нажав левой кнопкой мыши; повторное нажатие убирает отметку.

• Для упрощения анализа поочередно скрывать или отображать отдельные линии, нажимая на их названия в легенде.

Шаг 6. Закрытие графика

• После завершения анализа нажать кнопку закрытия окна (иконка «×» в правом верхнем углу модального окна).

• Система вернется на страницу «Отчет по топливу» с исходной таблицей.

Результат выполнения

После выполнения описанных шагов пользователь получает сформированный отчет по расходу топлива с возможностью детального анализа данных по каждой технике.

Использование графика уровня топлива, отметок и управления отображением линий позволяет выявлять периоды повышенного расхода, заправки, простои и другие характерные участки работы техники.

Важные предупреждения и примечания

• Обязательно проверять корректность заданного временного интервала перед формированием отчета, так как от него напрямую зависит расчет объемов на начало и конец, а также суммарных заправок и расхода.

• При изменении любого из фильтров рекомендуется повторно нажимать кнопку Обновить для получения актуальных данных.

• При большом количестве техники использование фильтра Техника значительно ускоряет поиск нужной строки в отчете.

• При анализе графика рекомендуется поочередно отключать неиспользуемые линии, чтобы сосредоточиться на одном или двух ключевых параметрах и избежать визуальной перегрузки.
