Введение
Модуль «Распределение СПП» является центральным инструментом агрономического планирования в системе SmartAgro.
Он предназначен для формирования, корректировки и утверждения структуры севооборотов на плановый период.
Модуль позволяет распределять культуры по полям с учётом агротехнических, экологических и экономических ограничений, сравнивать плановые показатели с данными базового года и формировать сводные планы по хозяйству.
Назначение документа
Настоящий документ описывает функциональные возможности модуля «Распределение СПП», структуру его интерфейса и содержит пошаговые инструкции по работе.
Цель документа — обеспечить пользователей полным руководством для эффективного планирования севооборотов и распределения культур по полям.
Обзор возможностей / ключевые элементы
Модуль позволяет:
Создавать, копировать и редактировать версии СПП (севооборотных планов)
Выполнять автоматическое распределение культур по полям с помощью алгоритмов искусственного интеллекта
Производить ручную корректировку назначения культур, направлений использования и параметров размещения
Заполнять данные базового года для сравнительного анализа и планирования
Работать с детализированным табличным представлением полей и их характеристик
Анализировать неиспользуемые площади для выявления резервов земельного фонда
Визуализировать расположение полей в картографическом представлении
Формировать сводные аналитические панели по плану, семенному материалу, базовому и планируемому году
Создавать севообороты на основе утверждённого распределения
Утверждать (размещать) версии СПП для дальнейшего использования в производственном цикле
Структура интерфейса / описание элементов
Начальное состояние (версия СПП не выбрана)
При открытии модуля без выбора конкретной версии отображается интерфейс с ограниченной функциональностью.
Левая панель: «Версии СПП»
Заголовок «Версии СПП» — обозначение раздела
Кнопка «Добавить версию» — создание новой версии СПП
Список версий СПП — отображает все существующие версии с атрибутами: наименование, статус «Основная», номер версии, статус утверждения, год планирования, даты создания и изменения, авторы
Центральная панель: Основной рабочий экран
Заголовок «Данные СПП» — обозначение раздела
Текст «Выберите версию СПП для отображения данных» — информационное сообщение
Переключатели режимов: «Данные СПП», «Карта», «Неиспользуемая площадь»
Функциональные кнопки: «Распределение ИИ», «Создать севообороты», «Свод»
Правая панель: «Свод»
«Свод по СПП» — заголовок без данных
«Свод по семенам» — сообщение «Нет данных для выбранного СПП»
«Базовый год» — заголовок без данных
«Планируемый год» — заголовок без данных
«Целевое распределение» — таблица сравнения с сообщением «Не заполнено распределением по культурам»

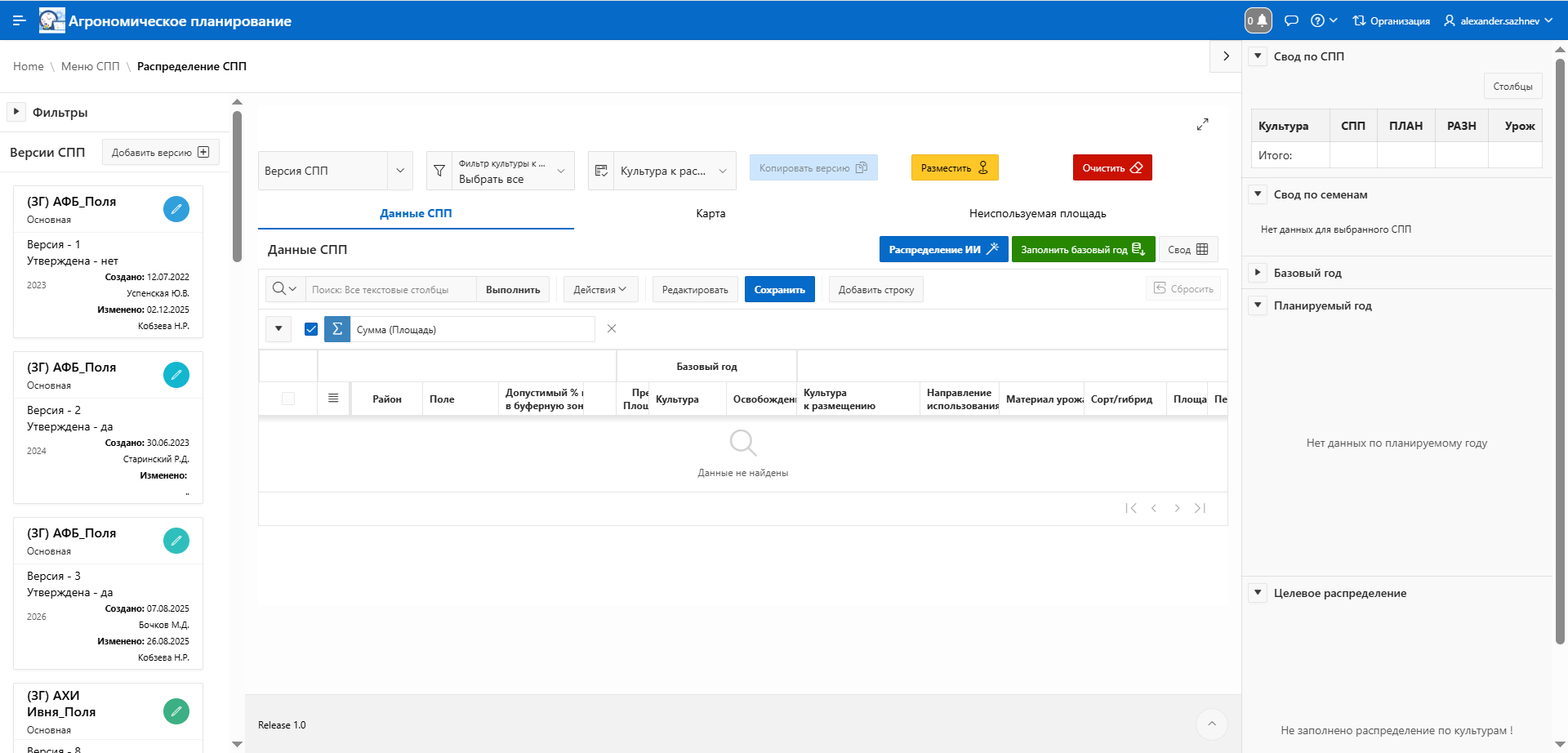

Рис. 1. Начальное состояние модуля
Рабочее состояние (версия СПП выбрана)
Панель версий СПП (левая часть экрана)
На панели отображается список всех созданных версий севооборотных планов.
Элементы версии (Наименование — пояснение):
Наименование версии — уникальное название версии СПП
Год — плановый год, на который составлена версия
Статус «Основная» — индикатор основной (текущей рабочей) версии
Статус утверждения — индикатор утверждённой версии («Утверждена — да/нет»)
Дата создания и автор — информация о создании версии
Дата последнего изменения и автор — информация о последней редакции
Иконка редактирования метаданных — кнопка для изменения параметров версии
Дополнительные элементы панели:
«Добавить версию» — кнопка создания новой пустой версии или копии текущей
Вертикальный скролл — для прокрутки списка версий

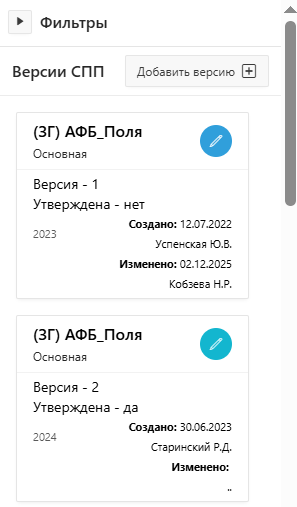

Рис. 2. Панель версий СПП
Верхняя панель управления (центральная часть)
Панель содержит основные инструменты управления текущей версией СПП и переключения между режимами отображения.
Элементы управления:
«Версия СПП» — отображение и выбор активной версии севооборотного плана
«Фильтр культуры к размещению» — поле для фильтрации данных по культуре к размещению
«Выбрать все» — чек-бокс для массового выделения всех строк в таблице
«Копировать версию» — кнопка создания копии текущей версии СПП
- «Во весь экран» — кнопка раскрытия центральной части во весь экран
Переключатели режимов отображения:
«Данные СПП» — основной режим работы с таблицей распределения культур по полям
«Карта» — режим географической визуализации полей хозяйства
«Неиспользуемая площадь» — режим анализа эффективности использования земельных ресурсов
Функциональные кнопки (зависят от статуса версии):
Для неутверждённой версии:
«Распределение ИИ» — кнопка запуска автоматического распределения культур по полям с использованием алгоритмов искусственного интеллекта
«Создать севообороты» — кнопка запуска процесса создания севооборотов на основе текущего распределения культур
«Свод» — кнопка открытия/закрытия правой аналитической панели со сводными данными
«Разместить» — кнопка утверждения (публикации) текущей версии СПП для дальнейшего использования в производственном цикле
«Очистить» — кнопка полной очистки данных текущей версии
Для утверждённой версии:
«Распределение ИИ» — кнопка запуска автоматического распределения культур по полям с использованием алгоритмов искусственного интеллекта
«Создать севообороты» — кнопка запуска процесса создания севооборотов на основе текущего распределения культур
«Свод» — активна для просмотра аналитических данных
«Разместить» — отсутствует (версия уже размещена)
«Очистить» — отсутствует

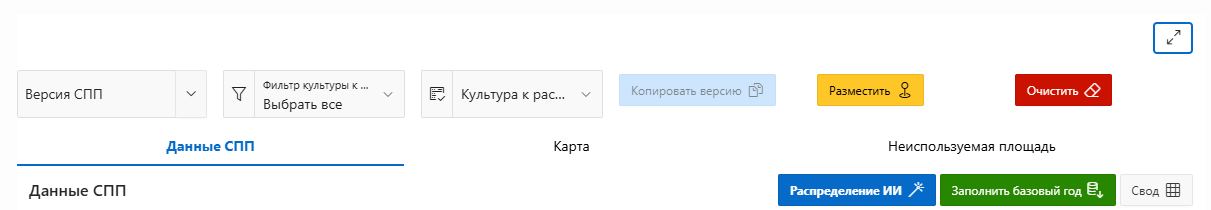

Рис. 3. Верхняя панель управления для неутверждённой версии СПП
Режим «Данные СПП» (таблица распределения)
Детализированное табличное представление распределения культур по полям.
Столбцы таблицы:
Район — наименование района или подразделения
Поле — идентификатор поля из реестра полей
Допустимый % вхождения в буферную зону — ограничение на размещение культур в экологически чувствительных зонах
- Переход в паспорт поля — кнопка перехода в паспорт поля (кнопка "глазка")
Пред. площадь — площадь предыдущего размещения культуры (данные базового года)
Культура (Базовый год) — культура, размещённая на поле в базовом году
Освобождённые площади — доступная площадь под новую культуру после учёта севооборотных ограничений
Культура к размещению — планируемая культура для размещения на поле
Направление использования — целевое назначение урожая (зерно, силос, семена и т.д.)
Материал урожая — связанная номенклатура материала из перечня материалов
Сорт/гибрид — конкретный сорт или гибрид выбранной культуры
Площадь — планируемая площадь размещения культуры на поле
Период — период размещения культуры в рамках севооборота
Начало периода — дата начала размещения культуры
Оптимальность — показатель соответствия размещения агротехническим и экономическим критериям
Ограничения — дополнительные условия или экологические ограничения для размещения
Урожайность — целевая (плановая) урожайность культуры
Валовый сбор — расчётный объём урожая (рассчитывается как: Площадь × Урожайность)
Орошение — наличие и тип оросительной системы на поле
Создан севооборот — служебный индикатор создания севооборота в системе

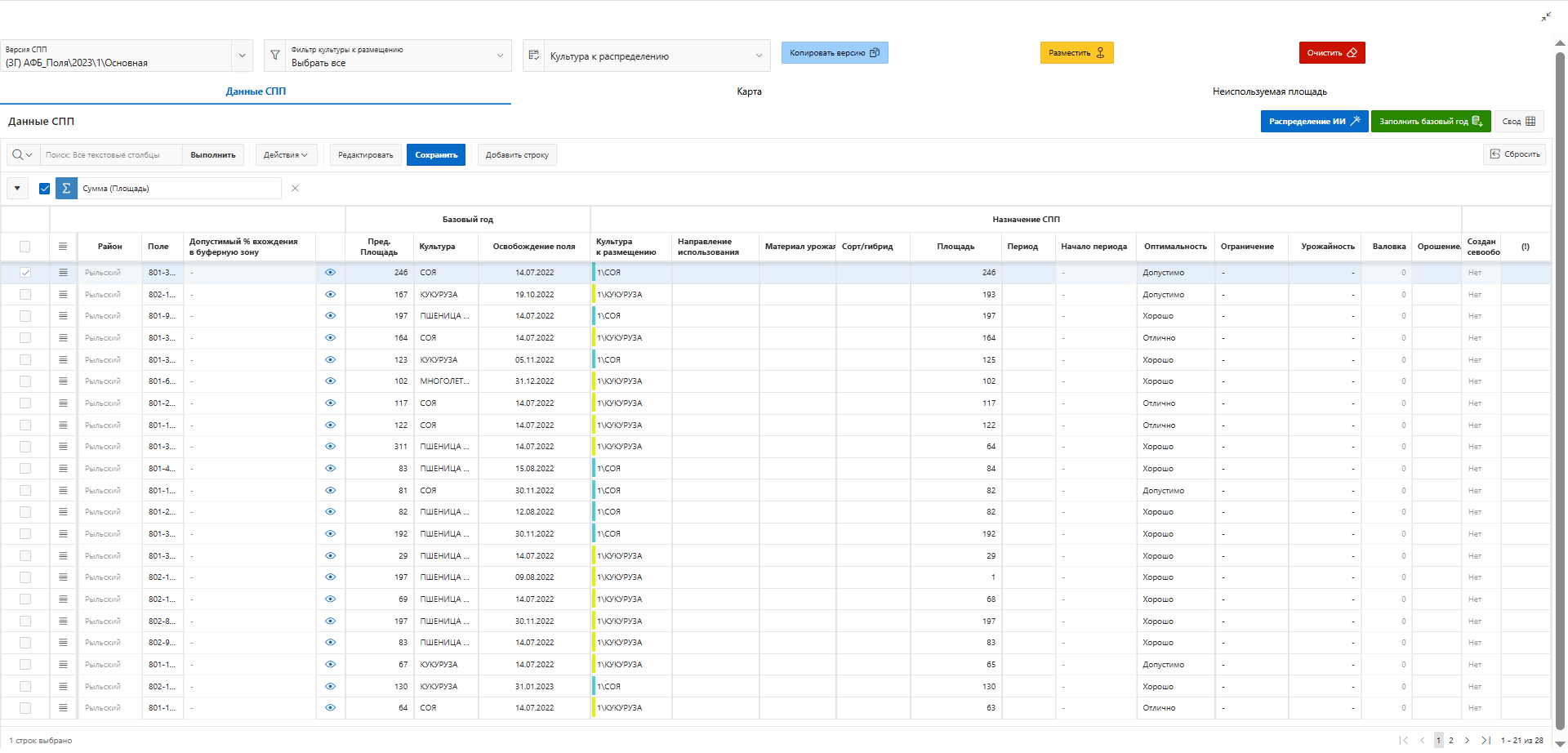

Рис. 4. Таблица распределения культур по полям
Панель действий над таблицей
Инструменты для работы с табличными данными.
Элементы управления (Наименование — пояснение):
«Поиск» — поле для текстового поиска по столбцам таблицы
«Выполнить» — кнопка запуска поиска по введённым значениям
«Действия» — выпадающее меню массовых операций с данными
«Редактировать» — кнопка переключения таблицы в режим редактирования (активна только для неутверждённых версий)
«Сохранить» — кнопка сохранения всех внесённых изменений (активна только для неутверждённых версий)
«Добавить строку» — кнопка добавления нового размещения культуры вручную (активна только для неутверждённых версий)
«Сбросить» — кнопка очистки условий поиска и отмены выделения строк
Рис. 5. Панель действий над таблицей
Режим «Неиспользуемая площадь» (аналитическая панель)
Специализированная таблица для анализа эффективности использования земельных ресурсов.
Столбцы таблицы (Наименование — пояснение):
Поле — идентификатор поля из реестра полей
Площадь, Га — общая (учётная) площадь поля по кадастровым данным
Рабочая площадь, Га — фактически используемая площадь поля для сельскохозяйственного производства
Неиспользуемая площадь, Га — расчётная разница между общей и рабочей площадью
Комментарий — поле для внесения пояснений о причинах неиспользования площади
Инструменты управления таблицей:
- «Поиск» — поле для текстового поиска по столбцам таблицы
- «Выполнить» — кнопка запуска поиска по введённым значениям
- «Действия » — меню массовых операций с записями
- «Редактировать» — переход в режим редактирования данных
- «Сохранить» — сохранение внесённых изменений
- «Сбросить» — сброс введённых значений
- «Добавить комментарий» — кнопка для добавления пояснений

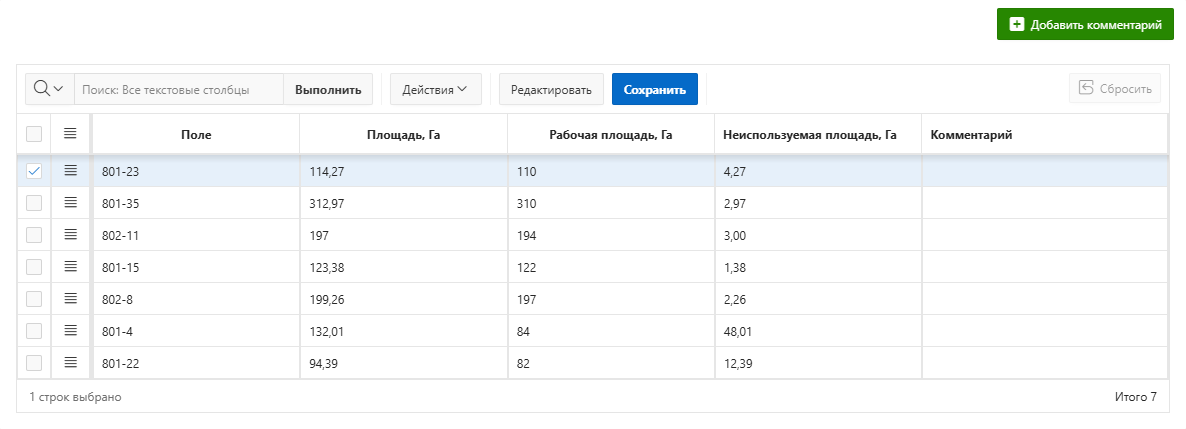

Рис. 6. Раздел "Неиспользуемая площадь"
Режим «Карта» (географическая визуализация)
Интерактивное картографическое представление полей хозяйства.
Элементы отображения:
Геометрические контуры полей — полигоны, соответствующие фактической геометрии каждого поля
Подписи полей — идентификаторы полей с указанием площадей в гектарах
Цветовая дифференциация — различные цвета/оттенки для визуального различения полей
Территориальные ориентиры — подписи населённых пунктов, природных объектов
Интерактивные элементы — возможность выбора поля щелчком мыши для перехода к детальной информации

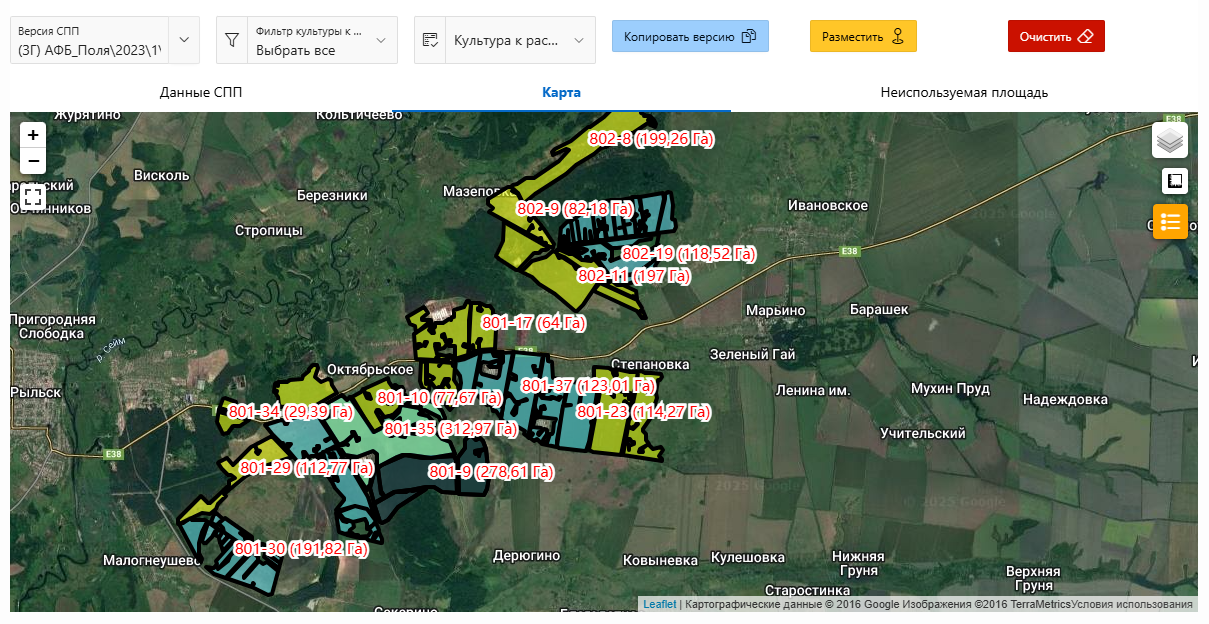

Рис. 7. Картографическое представление полей (общий вид)
Правая панель «Свод» (аналитическая панель)
Панель содержит сводные аналитические данные по текущей версии СПП.
Секции панели:
«Свод по СПП» — агрегированные данные по культурам: площадь, план, отклонения, урожайность
«Свод по семенам» — информация по потребности в семенном материале и его обеспеченности
«Базовый год» — агрегированные данные по распределению культур в прошлом году
«Планируемый год» — итоговые плановые показатели на целевой год
«Целевое распределение» — сравнение текущего плана с утверждёнными целями СПП
Особенность: Каждая панель может быть развёрнута или свёрнута для удобства работы.

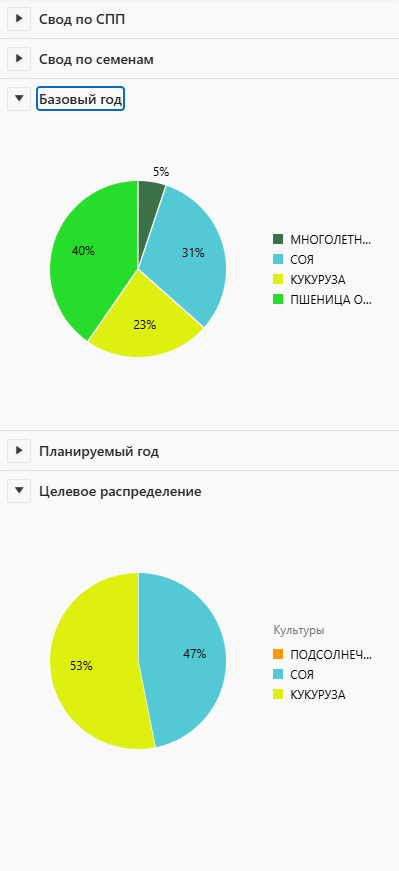

Рис. 8. Правая панель "Свод"
Пошаговая инструкция
Начало работы (выбор или создание версии СПП)
Откройте модуль «Распределение СПП» через меню:
- «Главное меню» → «Севооборот» → «Планирование СПП» → «Распределение СПП»
В левой панели «Версии СПП» ознакомьтесь со списком существующих версий.
Выберите один из вариантов:
Вариант А: Использование существующей версии
Найдите нужную версию в списке по наименованию, году или статусу
Щёлкните по строке с версией для её выбора
Система перейдёт в рабочий режим с загрузкой данных выбранной версии
Вариант Б: Создание новой версии
Нажмите кнопку «Добавить версию» в верхней части левой панели
Заполните параметры новой версии в открывшемся окне
Нажмите кнопку «Создать»
Новая версия появится в списке и автоматически станет выбранной
После выбора или создания версии интерфейс активируется.
Настройка фильтров и поиск данных
На верхней панели управления установите необходимые фильтры (культура, район и др.).
В поле «Поиск» введите текстовый запрос для поиска конкретных полей или культур.
Нажмите кнопку «Выполнить» для поискового запроса.
Автоматическое распределение культур (только для неутверждённых версий)
Убедитесь, что в системе созданы необходимые справочники: реестр полей, варианты выращивания, цели СПП.
Убедитесь, что активен режим «Данные СПП».
Нажмите кнопку «Распределение ИИ» на верхней панели.
Дождитесь выполнения алгоритма автоматического распределения культур по полям.
Проверьте корректность заполнения столбцов: «Культура к размещению», «Площадь», «Направление использования».
Нажмите кнопку «Сохранить» для сохранения результатов распределения.
Ручная корректировка распределения (только для неутверждённых версий)
На панели действий над таблицей нажмите кнопку «Редактировать».
Внесите необходимые изменения непосредственно в ячейки таблицы.
Для добавления новой культуры на поле нажмите «Добавить строку».
После внесения всех изменений нажмите кнопку «Сохранить».
Заполнение данных базового года
Нажмите кнопку «Заполнить базовый год» в интерфейсе редактирования версии или при создании новой версии.
Система автоматически перенесёт данные о распределении культур из предыдущего года.
Проверьте корректность перенесённых данных в столбцах «Культура (Базовый год)» и «Пред. площадь».
Анализ неиспользуемых площадей
На верхней панели управления выберите режим «Неиспользуемая площадь».
В открывшейся таблице проанализируйте показатели по каждому полю.
Для внесения пояснений нажмите кнопку «Добавить комментарий».
Используйте данные анализа для планирования мероприятий по вовлечению земель в оборот.
Работа с картографическим представлением
На верхней панели управления выберите режим «Карта».
Изучите географическое расположение полей хозяйства.
Используйте карту для визуального контроля корректности границ полей и планирования логистики полевых работ.
Анализ сводных данных
Нажмите кнопку «Свод» для открытия правой аналитической панели.
Проанализируйте сводные данные по планируемому году, сравните с базовым годом и целевыми показателями.
При необходимости вернитесь назад для корректировки плана.
Создание севооборотов на основе распределения
После завершения распределения культур и проверки данных убедитесь, что активен режим «Данные СПП».
Нажмите кнопку «Создать севообороты» на верхней панели.
Система автоматически создаст севообороты на основе текущего распределения культур по полям.
Проверьте результат создания севооборотов в соответствующем модуле системы.
Утверждение (размещение) версии СПП (только для неутверждённых версий)
После завершения всех корректировок и проверки данных убедитесь в правильности распределения.
Нажмите кнопку «Разместить» на верхней панели управления.
Подтвердите действие в диалоговом окне (при наличии).
После утверждения версия будет заблокирована для редактирования и станет доступна для использования в производственном цикле.
Очистка данных версии
Для полного удаления всех данных распределения в текущей версии нажмите кнопку «Очистить».
Подтвердите действие в диалоговом окне.
Внимание: Эта операция удаляет все распределения культур и не может быть отменена!
Результат выполнения
После успешного формирования и размещения версии СПП:
Все поля хозяйства имеют распределённые культуры с указанием площадей и периодов размещения
Данные доступны в модулях «Мастер расхода материалов» и «Монитор диспетчера» для дальнейшего планирования
Сводные показатели позволяют оценить соответствие планов стратегическим целям предприятия
Обеспечена возможность сравнительного анализа данных базового и планируемого года
Выявлены резервы земельного фонда через анализ неиспользуемых площадей
Утверждённая версия СПП заблокирована от случайных изменений
Создана основа для оперативного управления производственным процессом
Важные предупреждения и примечания
Актуализация базовых данных — перед началом работы убедитесь, что данные в «Реестре полей» актуальны и корректны. Площади полей должны соответствовать фактическим, так как все расчёты потребностей основаны на этих данных.
Необходимость создания вариантов выращивания — для корректного автоматического распределения культур необходимо заранее создать «Варианты выращивания» с указанием технологических карт, норм высева и целевых показателей.
Различие интерфейса для утверждённых и неутверждённых версий — для утверждённых версий большинство элементов управления (редактирование, распределение ИИ, создание севооборотов, кнопки «Разместить» и «Очистить») заблокированы или отсутствуют. Для внесения изменений в утверждённую версию необходимо снять утверждение через панель версий СПП.
Создание севооборотов — функция «Создать севообороты» запускает процесс формирования севооборотов на основе текущего распределения. Убедитесь, что распределение культур окончательно утверждено перед созданием севооборотов, так как последующие изменения могут потребовать пересоздания.
Анализ неиспользуемых площадей — регулярно анализируйте данные раздела «Неиспользуемая площадь» для выявления резервов земельного фонда. Разница между учётной и рабочей площадью не должна превышать 5-10% для полей правильной конфигурации.
Комментирование причин неиспользования — обязательно указывайте причины неиспользования площадей в комментариях. Эта информация важна для планирования мелиоративных, очистных или коррекционных работ.
Картографические данные — убедитесь, что геометрия полей в системе соответствует фактическим границам. Некорректная геометрия приводит к ошибкам в расчёте площадей и планировании работ.
Связь с реестром полей — данные о площадях в разделе «Неиспользуемая площадь» должны синхронизироваться с данными в «Реестре полей». При обнаружении расхождений внесите корректировки в базовый модуль.
Визуальный контроль — используйте картографическое представление для визуальной проверки планируемого размещения культур, особенно при работе с буферными зонами и экологическими ограничениями.
Очистка данных — кнопка «Очистить» полностью удаляет все распределения культур в текущей версии. Используйте эту функцию только в случае крайней необходимости, так как операция необратима.
Утверждение версий — после нажатия кнопки «Разместить» версия становится утверждённой и блокируется для редактирования. Для внесения изменений необходимо снять утверждение через иконку редактирования в панели версий СПП.
Связанные разделы
Реестр полей - базовая информация о полях и их характеристиках
Варианты выращивания - технологические карты и параметры возделывания культур
Цели СПП - целевые показатели по площадям и урожайности
Монитор диспетчера - формирование производственных заданий по размещённым культурам
СПП. Закрытие севооборота - контроль выполнения севооборотных планов
Интерактивный отчет - формирование отчетов по выполнению целей
