Введение
Назначение документа
Документ предназначен для пользователей АгроАналитики, работающих с телеметрическими данными техники.
Документ описывает порядок работы с функционалом «График по произвольным датчикам», который используется для просмотра значений выбранного произвольного датчика по технике за указанный период в графическом, табличном и картографическом представлении.
Краткое описание функции модуля
Функционал позволяет:
- Построить график значений одного произвольного датчика по выбранной единице техники за произвольный период времени
- Просмотреть исходные записи в табличном виде
- Отобразить местоположение техники на карте в рамках выбранного интервала.
Ключевые возможности
Построение графика значений выбранного произвольного датчика.
Просмотр данных по одной единице техники за произвольный период.
Отображение значений датчика в табличном виде.
Просмотр положения техники на карте.
Быстрое переключение между вкладками «График», «Отчет», «Карта».
Масштабирование графика по временной шкале.
Анализ точек телеметрии на карте.
Основные терминологические определения
Произвольный датчик — пользовательский датчик, созданный и настроенный в системе для получения, преобразования или отображения специализированных телеметрических значений техники. Описание модуля настройки таких датчиков приведено в документации «Произвольные датчики» .
Значение датчика — числовой показатель, полученный из телематического сообщения или вычисленный на основе заданного выражения.
Телеметрическое сообщение — запись, поступающая от оборудования техники и содержащая параметры движения, состояния и значения датчиков.
Карта — режим отображения местоположения техники в выбранном интервале времени.
Структура интерфейса
Расположение модуля в системе
- «Главное меню» → «Телесервер» → «График по произвольным датчикам»
Описание основных элементов интерфейса
Экран разделён на две основные области:
Левая область — панель «Фильтры»
Правая область — рабочая зона с вкладками «График», «Отчет», «Карта»

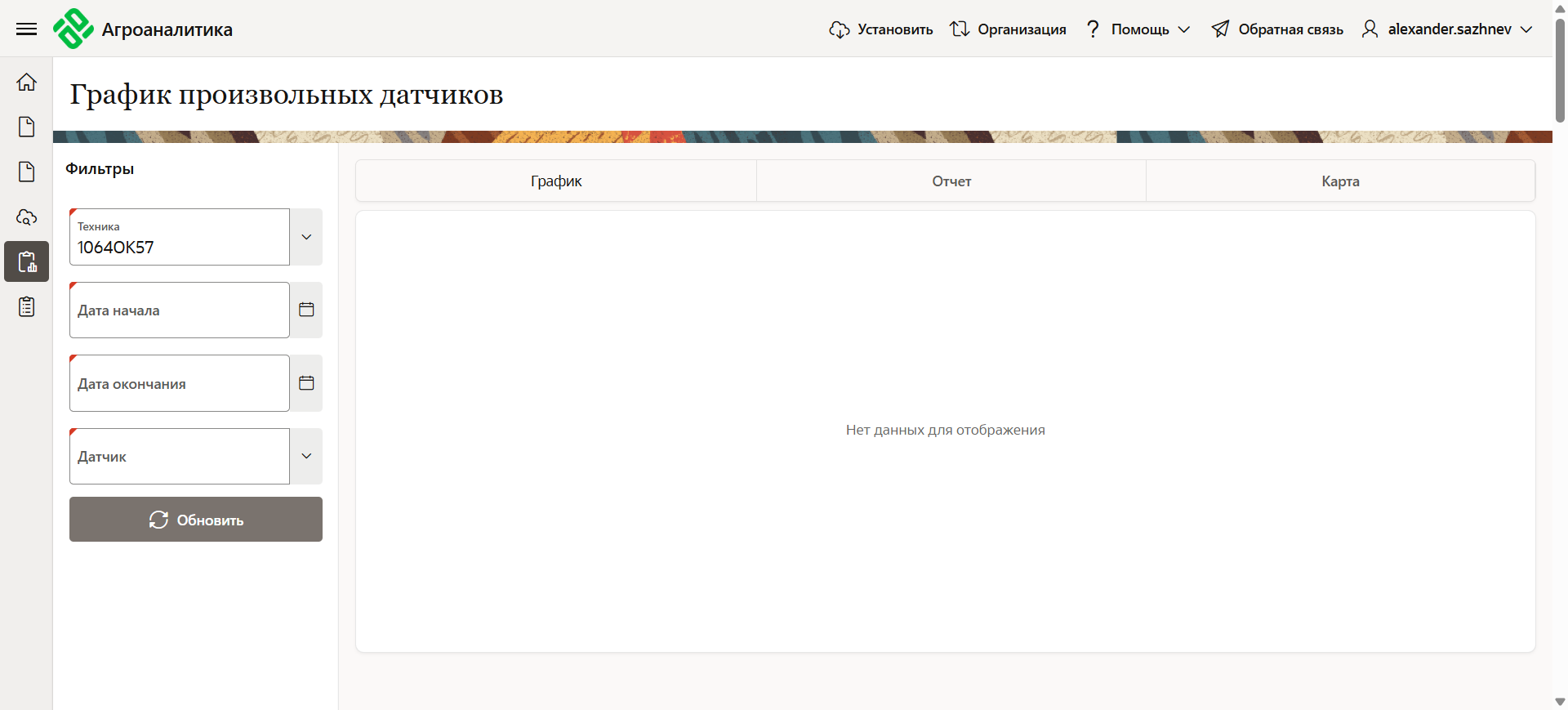

Рис. 1. Интерфейс модуля «График по произвольным датчикам». Вкладка «График»
Панель фильтров
- Техника — выпадающий список для выбора единицы техники, по которой требуется построить данные.
- Дата начала — поле выбора даты и времени начала периода анализа.
- Дата окончания — поле выбора даты и времени окончания периода анализа.
- Датчик — выпадающий список для выбора одного произвольного датчика, значения которого будут отображаться в рабочей области.
- Обновить — запускает построение графика, обновление отчёта и карты по выбранным параметрам.
Рабочая область
- График — вкладка для визуального анализа значений выбранного датчика во времени.
- Отчет — вкладка для просмотра телеметрических сообщений и значений выбранного датчика в табличном виде.
- Карта — вкладка для отображения географического положения техники за выбранный период.
Описание вкладок
Вкладка «График»
На вкладке «График» отображается линия изменения значений выбранного датчика по временной шкале.
- Основной график — отображает изменение значения датчика во времени.
- Мини-график под основной областью — используется для навигации по длинному временному интервалу и выбора отображаемого фрагмента данных.
- Легенда датчика — располагается справа от графика и содержит информацию о линиях графика.

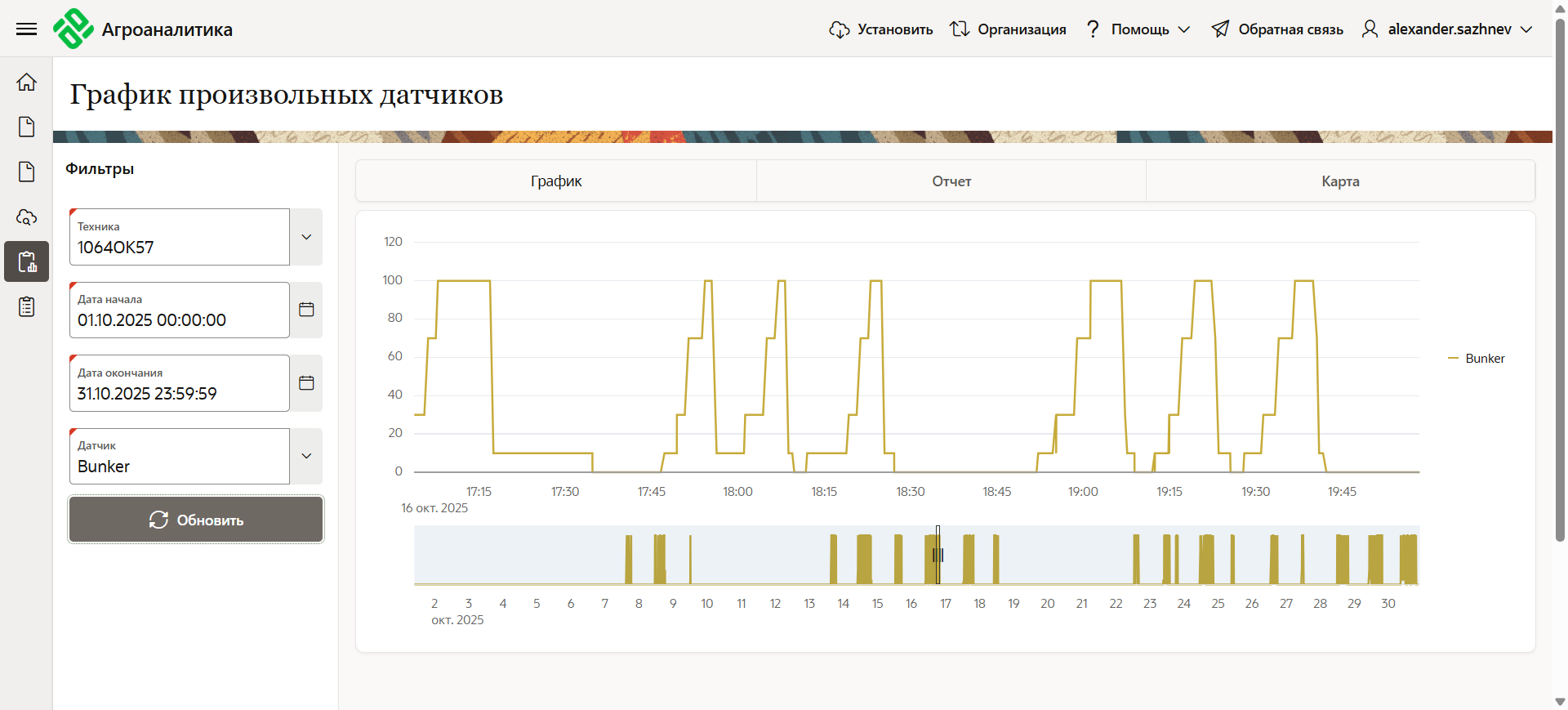

Рис. 2. Вкладка «График» с отображением значений выбранного датчика
Вкладка «Отчет»
На вкладке «Отчет» отображается таблица с данными по выбранному датчику.
Структура таблицы:
Дата сообщения — дата и время поступления телеметрического сообщения.
Значение — значение выбранного произвольного датчика на момент сообщения.
В верхней части таблицы доступны элементы интерактивной работы:
поле поиска;
кнопка «Выполнить»;
меню «Действия».

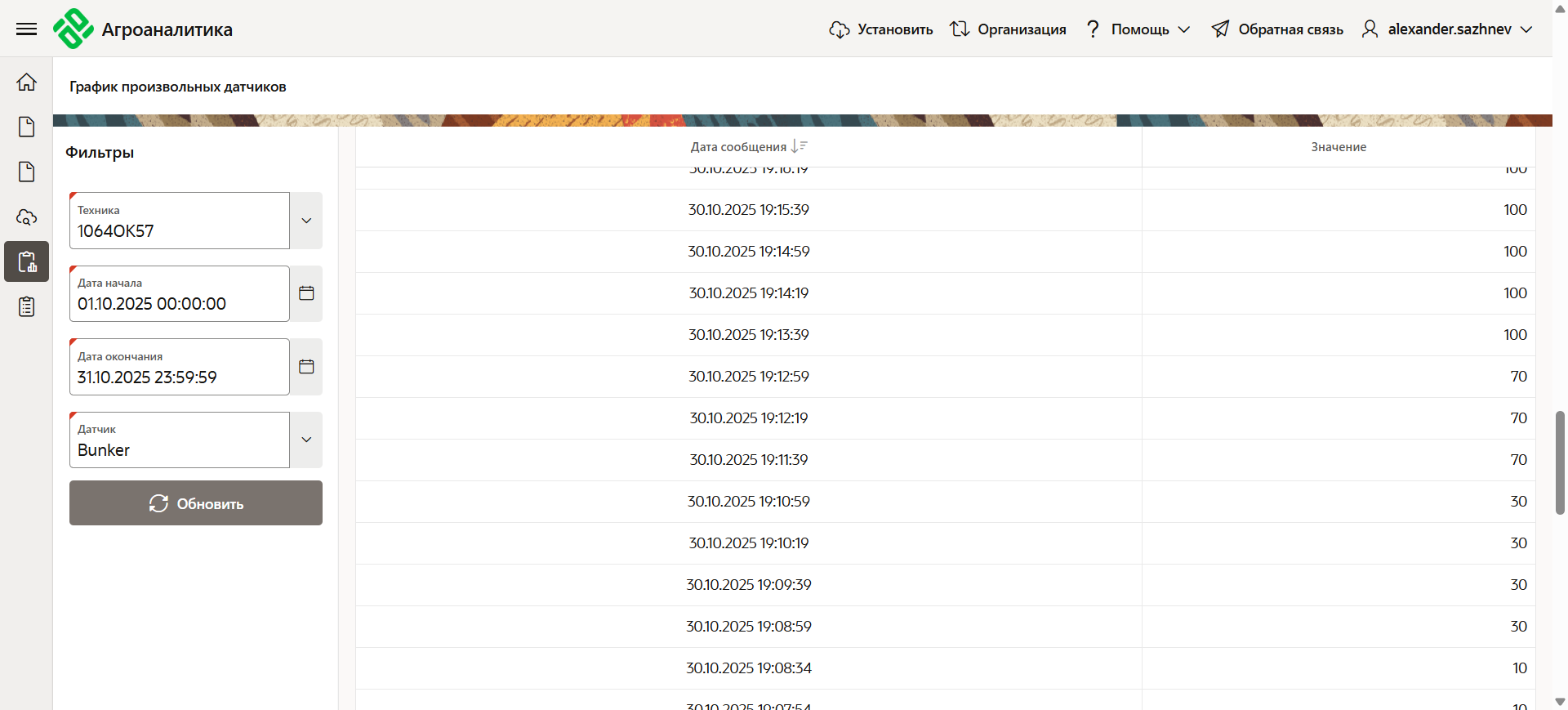

Рис. 3. Вкладка «Отчет» с таблицей значений датчика
Вкладка «Карта»
На вкладке «Карта» отображается картографическая подложка с данными о перемещении и местоположении техники в выбранном интервале.
На карте доступны стандартные элементы управления:
Увеличение масштаба — приближение карты.
Уменьшение масштаба — отдаление карты.
Полноэкранный режим — раскрытие карты на весь экран.
Переключение подложки — смена типа карты.

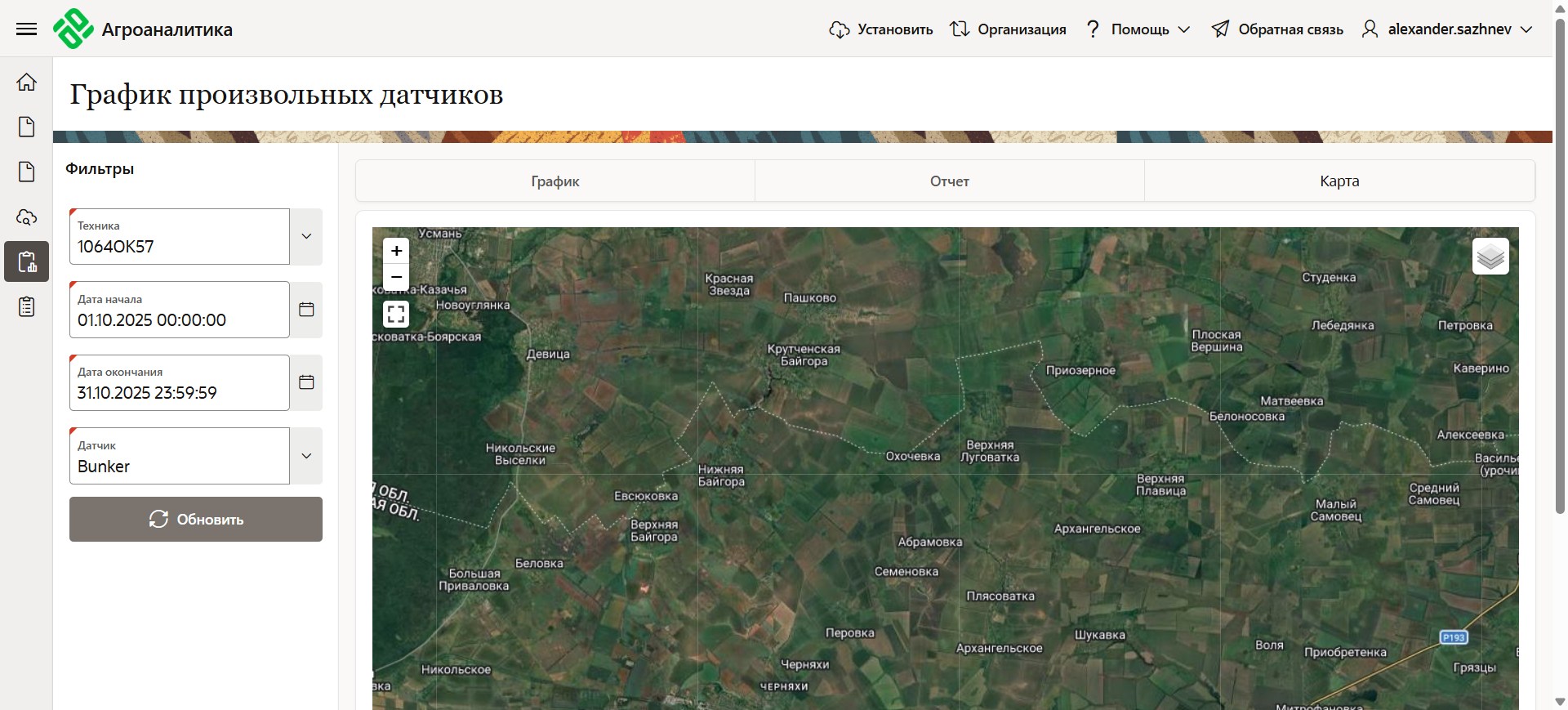

Рис. 4. Вкладка «Карта»
Пошаговые инструкции
Шаг 1. Открытие модуля
Перейдите в раздел «График по произвольным датчикам» по установленному в системе пути навигации.
Результат: Результат выполнения: открывается страница с панелью «Фильтры» и вкладками «График», «Отчет», «Карта». |
Шаг 2. Выбор техники
В поле «Техника» выберите нужную единицу техники из выпадающего списка.
Результат: В фильтре зафиксирована техника, по которой будет выполняться запрос данных. |
Шаг 3. Настройка периода
- В поле «Дата начала» укажите начальную дату и время.
- В поле «Дата окончания» укажите конечную дату и время.
Результат: Установлен временной интервал для выборки данных. |
Шаг 4. Выбор датчика
В поле «Датчик» выберите нужный произвольный датчик.
Результат: В фильтре зафиксирован один датчик, значения которого будут отображаться в системе. |
Шаг 5. Обновление данных
Нажмите кнопку «Обновить».
Результат: Система загружает данные по выбранной технике, периоду и датчику, после чего обновляет содержимое вкладок «График», «Отчет» и «Карта». |
Шаг 6. Анализ графика
- Откройте вкладку «График».
- Изучите изменение значений по основной линии графика.
- При необходимости используйте нижнюю обзорную область для перехода к нужному фрагменту временного интервала.
Результат: Выполнен визуальный анализ динамики значений датчика по времени. |
Шаг 7. Просмотр табличных данных
- Откройте вкладку «Отчет».
- Просмотрите список сообщений в таблице.
- При необходимости используйте поиск, кнопку «Выполнить» и меню «Действия».
Результат: Получен табличный список сообщений с датой фиксации и значением датчика. |
Шаг 8. Просмотр карты
- Откройте вкладку «Карта».
- Используйте кнопки масштабирования и управления картой для просмотра местоположения техники.
Результат: Отображено географическое представление данных по выбранной технике за заданный период. |
Результат выполнения
После выполнения описанных действий пользователь получает:
график изменения значений одного выбранного произвольного датчика;
табличный список сообщений с датой и значением;
картографическое представление данных по технике за указанный интервал.
Функционал позволяет анализировать поведение датчика не только в кратком интервале, но и в расширенном периоде наблюдения .
Важные предупреждения и примечания
Обязательно предварительно убедиться, что нужный датчик создан и настроен в модуле «Произвольные датчики». Без этого данные для анализа в текущем разделе недоступны .
Обязательно проверять корректность выбранной техники и временного интервала перед нажатием «Обновить».
Опционально для длительных интервалов использовать нижнюю область навигации графика для быстрого перехода к нужной части временной шкалы.
При необходимости применять вкладку «Отчет» для точного просмотра значений по времени, а вкладку «Карта» — для сопоставления телеметрии с местоположением техники.
